انواع کابل و سیم برق کدام است؟ استفاده از راهنمای جامع انواع سیم و کابل مسین برق برای بالا رفتن سطح آگاهی شما نسبت به تاسیسات برقی و سیم‌کشی های خانگی و صنعتی، بسیار حائز اهمیت است. نیروی برق به‌عنوان یکی از مهمترین نیازهای زندگی امروزه، نیازمند انواع سیم و کابل برای دسترسی و گسترش بیشتر است. در بخش‌های مختلف مانند مخابرات و سیستم برق‌کشی، کابل و سیم جز مصالح و تجهیزات ضروری برای انتقال جریان الکتریکی و داده‌ها هستند. در راهنمای جامع انواع کابل و سیم برق همراه ما باشید تا به بررسی ویژگی‌ها و طبقه‌بندی‌های انواع سیم و کابل بپردازیم.

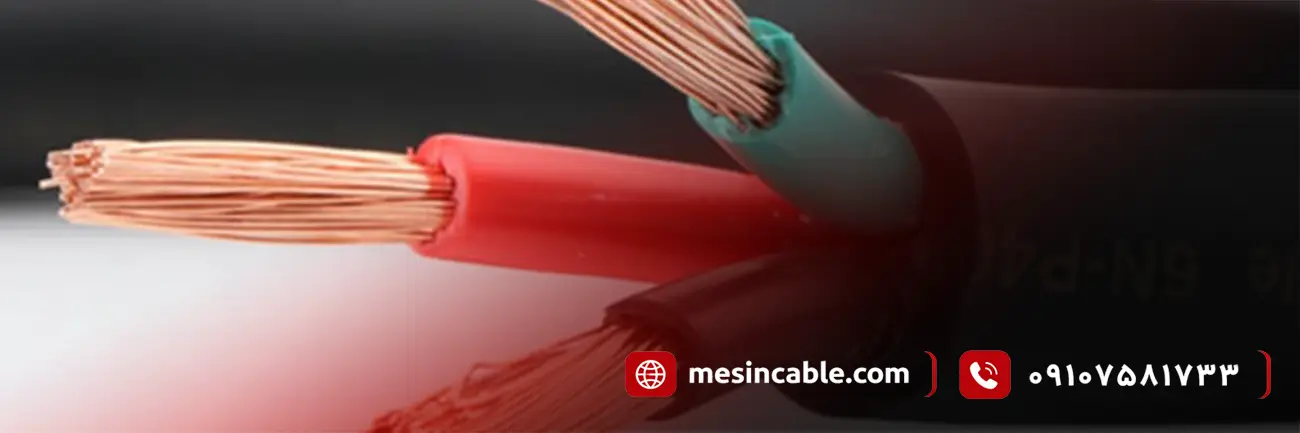

انواع سیم برق چیست؟
سیم برق یک رشته فلزی روکش دار است که انرژی الکتریکی (جریان برق) را از نقطه‌ای به نقطه دیگر انتقال می‌دهد. از سیم برق در اتصالات مدار و دستگاه‌ها و همچنین انتقال داده استفاده میشود. سیم برق از یک لایه هادی مسی یا آلمینیومی، به‌همراه یک لایه عایق محافظتی تشکیل شده است. در ادامه با توجه به راهنمای جامع انواع کابل و سیم برق به معرفی انواع سیم برق می‌پردازیم:
- سیم افشان: این نوع سیم انعطاف‌پذیری بالایی دارد و از ریزسیم‌های به‌هم بافته شده تشکیل شده است. در سیم‌کشی داخل منازل و کلید‌های اتصال از این نوع سیم استفاده میشود.
- سیم مفتولی: این سیم ساختاری خشک و کم انعطاف دارد و سیم اصلی مورد استفاده در تابلوهای برق است.
- سیم نیمه افشان: نوعی سیم مفتولی است که انعطاف‌پذیری بیشتری نسبت به سیم مفتولی دارد. در سیم کشی‌های داخل لوله و زیر گچ از این نوع سیم استفاده میشود.
- سیم ارت: در تجهیزاتی که امکان نشت و اتصال برق وجود دارد استفاده میشود. این سیم با اتصال به زمین مانع برق گرفتگی، در
وسایل برقی مانند یخچال و لباس‌شویی و حتی خودرو میشود.
- سیم نایلون: این سیم دارای ساختار بسیار نازک بوده و در سیم‌کشی ساختمانی کاربرد دارد. نکته قابل توجه در سیم نایلونی، عدم استفاده در مکان‌هایی با احتمال آسیب مکانیکی است.
آشنایی با انواع سیم هاینا
بررسی مزایا و معایب سیم‌های برق
سیم‌های برق مسی و آلومینیومی دو نوع رایج هادی الکتریکی هستند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در این مقایسه، به بررسی تفاوت‌های این دو نوع سیم برق می‌پردازیم.
| ویژگی | سیم برق آلومینیومی | سیم برق مسی |
|---|---|---|
| رنگ | نقره‌ای | قرمز یا مسی |
| میزان رسانایی الکتریسیته | پایین | بالا |
| وزن | سبک | سنگین |
| مقاومت در برابر حرارت | انبساط در دمای بالا | مقاومت بالا در برابر گرما و ذوب شدن |
| قیمت | ارزان | گران |
| مقاومت در برابر تنش و کشش | مقاومت کششی و شکل پذیری متوسط | شکل پذیری و مقاومت در برابر کشش بالا |
| اتلاف انرژی الکتریکی | زیاد | خیلی کم |
| سادگی در استفاده | بسیار راحت به دلیل وزن کم | نسبتا دشوار و نیازمند به کارشناس و متخصص |
| امنیت | به دلیل ارزان بودن، کمتر مورد سرقت قرار می‌گیرد. | به دلیل گران بودن، امنیت کمتری دارد. |
| قابلیت بازیافت | دارد | دارد |
| کاربرد | انتقال برق، سیم کشی برق، ارتباطات الکترونیکی | انتقال برق، سیم کشی برق، سیم کشی وسایل و تجهیزات صنعتی |
نکات مهم در انتخاب سیم برق
انتخاب کابل برق مناسب یکی از عوامل موفقیت در اجرای هر پروژه ساختمانی یا صنعتی است. این انتخاب بر ایمنی، کارآیی و طول عمر سیستم الکتریکی تاثیرگذار است. عوامل متعددی در این انتخاب دخیل هستند. از جمله:
جنس هادی: مس به دلیل رسانایی بالا و مقاومت مکانیکی خوب، انتخابی معمول برای هادی سیم است. با این حال، آلومینیوم نیز به دلیل وزن کمتر و قیمت مناسبتر، در برخی کاربردها مورد استفاده قرار می‌گیرد. انتخاب بین این دو به عوامل مختلفی مانند جریان مورد نیاز، محیط نصب و هزینه بستگی دارد.
سطح مقطع: سطح مقطع سیم، توانایی آن در انتقال جریان الکتریکی را تعیین می‌کند. انتخاب سطح مقطع نامناسب می‌تواند منجر به افزایش دما، افت ولتاژ و حتی آتش‌سوزی شود. برای مثال، در یک مدار با جریان بالا، مانند مدار تغذیه یک موتور صنعتی، استفاده از سیمی با سطح مقطع کم می‌تواند باعث گرم شدن بیش از حد سیم و در نهایت سوختن آن شود.
جنس عایق:جنس عایق سیم، مقاومت آن در برابر حرارت، رطوبت، مواد شیمیایی و عوامل محیطی دیگر را مشخص می‌کند. از رایج‌ترین عایقها در کابل برق می‌توان به PVC، XLPE و EPR اشاره کرد.
محل استفاده: شرایط محیطی محل نصب سیم، مانند دما، رطوبت، وجود مواد شیمیایی و احتمال آسیب‌های فیزیکی، بر انتخاب نوع کابل برق تاثیرگذار است. برای مثال، در محیط‌های مرطوب یا خورنده، استفاده از سیم‌هایی با روکش ضد زنگ یا عایق مقاوم در برابر رطوبت ضروری است.
برند و عرضه‌کننده: انتخاب یک برند معتبر، اطمینان از کیفیت و عملکرد مطلوب سیم را افزایش می‌دهد. شرکت‌های معتبر مانند شرکت کابل مسین معمولا سیم برق با کیفیت عرضه می‌کنند و محصولات آن‌ها تحت کنترل کیفیت دقیق قرار دارند.
قیمت: قیمت سیم برق به عوامل مختلفی مانند جنس هادی، جنس عایق، سطح مقطع، طول و برند بستگی دارد. با این حال، صرفا به دنبال ارزان‌ترین گزینه نباشید، زیرا کیفیت پایین سیم می‌تواند هزینه‌های تعمیر و نگهداری را در بلندمدت افزایش دهد.
انواع کابل برف کدام است؟
در راهنمای جامع انواع کابل و سیم برق، به بررسی انواع کابل می‌پردازیم. کابل مجموعهای از سیم‌های روکش دار است که در یک روکش عایقی قرار گرفته اند. هر کابل از یک سیم هات وایر، یک سیم خنثی و یک سیم ارت تشکیل شده است. این تجهیزات برای انتقال برق و داده به‌شکل‌های مختلف مورد استفاده قرار می‌گیرد. با راهنمای جامع انواع کابل و سیم برق همراه باشید تا به معرفی انواع کابل برق بپردازیم:
- کابل فشار ضعیف
- کابل فشار متوسط
- کابل فشار قوی
- کابل ضد حریق
- کابل ابزار کنترل
- کابل صنعتی
- کابل ساختمانی
سیم فاکس در مقابل سیم‌های مسی چه مزایا و معایبی دارد؟
سیم برق و کابل برق چه تفاوتی با یکدیگر دارند؟
سیم برق و کابل برق هر دو برای انتقال ایمن جریان الکتریکی از منبع به مصرف‌کننده استفاده میشوند، اما از نظر ساختار با یکدیگر تفاوت دارند. شناخت این تفاوت به انتخاب صحیح محصول برای پروژه‌های ساختمانی، صنعتی و تأسیساتی کمک می‌کند.
به‌طور معمول، سیم برق از یک هادی رسانا تشکیل میشود که ممکن است به‌صورت مفتولی، نیمه‌افشان یا افشان باشد و برای حفاظت، با یک لایه عایق پوشانده شود. در مقابل، کابل برق معمولاً از چند هادی تشکیل شده که هرکدام می‌توانند عایق مستقل داشته باشند و در نهایت داخل یک روکش مشترک قرار بگیرند.
شما عزیزان می‌توانید برای دریافت مشاوره بیشتر در خصوص سیم و کابل برق از انواع سیم کابل ساختمانی از طریق فرم مشاوره زیر نیز اقدام کنید. مشاورین ما در مرکز کابل مسین در اسرع وقت با شما تماس خواهند گرفت.
طبقهبندی انواع کابل بر اساس سطح ولتاژ
طبق راهنمای جامع انواع کابل و سیم برق، انواع کابل دارای طبقه بندی‌های متفاوت از نظر ولتاژ، حفاظت الکتریکی و مکانیکی، نوع عایق و کاربرد هستند. در گذشته کابلها از نظر ولتاژ به ۲ دسته کابل بالا و پایین طبقه بندی می‌شدند. اما امروزه به شکل حرفه‌ای و تخصصی‌تر کابلها دسته بندی شدهاند که به بررسی آن‌ها می‌پردازیم:
۱. کابل‌های فشار قوی: این کابل در نیروگاه‌‌ها و سیستم‌های ولتاژ بالا استفاده میشود. این کابلها برای ولتاژ‌های ۳۶ کیلو ولت به بالا، به‌کار گرفته میشوند.
۲. کابل‌های فشار متوسط: در تجهیزات محیط‌هایی مانند تأسیسات معدنی، محیط‌های صنعتی و تولیدی، پست‌های برق سیار و گسترش سیستم برق از کابل‌های فشار متوسط استفاده میشود. استاندارد ولتاژ این نوع کابل طبق راهنمای جامع ۳. انواع کابل و سیم، بین ۱۰۰۰ ولت تا ۳۲ کیلو ولت است.
۴. کابل‌های فشار ضعیف: این کابلها در زیرساخت‌ها ساختمانی و صنایع عمومی مورد استفاده قرار میگیرند. ولتاژ تحملی این نوع کابل تا ۱۰۰۰ ولت است و مانند سایر کابلها از یک هادی مسی یا آلمینیومی تشکیل شده است.
طبقهبندی انواع کابل ها بر اساس نوع هادی
هادی در سیم وظیفه هدایت جریان برق را برعهده دارد. در کابلها هسته یک سیم فلزی را هادی می‌گویند که از نظر نوع جنس، سطح مقطع و تعداد سیم، دسته بندی میشوند.
از نظر تعداد سیم، هادی‌ها به ۲ دسته اصلی تقسیم میشود که که حد انعطاف‌پذیری کابل را تعیین می‌کند.
- یکپارچه (تک سیم ضخیم)
- درهم تنیده (چند سیم به‌هم پیچ خورده)
از نظر جنس هسته هادی، ۲ فلز آلمینیوم و مس به‌منظور ارزانی و غیرآهنی بودن، مناسب‌ترین گزینه‌ها برای تولید کابل هستند. در ادامه راهنمای جامع انواع کابل و سیم به بررسی ویژگی‌های هرکدام می‌پردازیم:
- هادی آلمینیومی: استحکام فلز آلمینیوم در کنار وزن سبک آن، همچنین قیمت ارزان‌تر نسبت به مس، سبب شده در تولید هادی کابل‌های برق از آن استفاده شود. اما این فلز سبک به‌علت هدایت حرارت بالا، سریع گرم میشود و همچنین اکسید سریع آن با هوا و رطوبت، سبب شده از فلز مس استفاده بیشتری شود.
- هادی مسی: هدایت مناسب و مقاوم در برابر اکسید شدن در کنار استحکام و قدرت باعث شده که مس بهترین هادی مورد استفاده در کابل‌های برق شود. البته ناگفته نماند که قیمت بالا و صرفه اقتصادی کمتری دارد.
مشخصات فنی سیم مینک چیست؟
طبقهبندی انواع کابل بر اساس نوع عایق
عایق به‌منظور جداسازی رسانا‌های کابل از یکدیگر استفاده میشود. جنس عایق محافظتی کابلها معمولا از پلی‌مر است که توانایی مقاوت در برابر جریان‌های الکتریکی را دارد. این عایقها بر اساس سطح ولتاژ و استحکام کابل تغیر می‌کنند. در ادامه راهنمای جامع انواع کابل و سیم برق، به تعدادی از انواع عایق کابلها، به‌صورت موردی اشاره می‌کنیم:
- عایق پی وی سی
- عایق تفلونی
- عایق پلی اتیلن
- عایق XPLE
- پوشش‌های بافت چن رشته
طبقهبندی کابل ها بر اساس حفاظت الکتریکی
در راهنمای جامع انواع کابل و سیم برق، یکی از مهمترین نکات حفاظت الکتریکی از کابلها است. کابلها در اثر ورود جریان برق اضافی بر ولتاژ تحملی، امکان اتصال و خرابی و ایجاد خسارت‌های جبران‌ناپذیر میشوند. از این رو کابلها بر اساس ولتاژ ورودی به کابل و سطح مقطع هسته هادی آن‌ها، به ۳ دسته تقسیم بندی میشوند:
۱. کابلها با تحمل ولتاژ ورودی کمتر از ۱۰۰۰ ولت
۲. کابلها با تحمل ولتاژ ورودی بین ۱۰۰۰ تا ۳۶ کیلو ولت
۳. کابلها با تحمل ولتاژ ورودی ۳۶ کیلو ولت و بالاتر
لیست قیمت سیم هوایی آلومینیومی
طبقهبندی کابل ها بر اساس حفاظت مکانیکی
در تولید کابلها، با در نظر گرفتن آسیب‌های مکانیکی، کابلها را بر اساس ویژگی‌های خاص تولید می‌کنند. انعطاف‌پذیری، کشش و مقاومت در برابر سایش و اکسید شدن از عوامل تاثیرگذار در آسیب مکانیکی کابلها هستند. طبق راهنمای جامع انواع کابل و سیم برق کابلها از نظر نوع هادی، نوع عایق، استفاده از پوشش‌های مقاومتی مانند پلی اورتان و پی وی سی و زره محافظتی، در برابر آسیب‌های مکانیکی محافظت میشود.

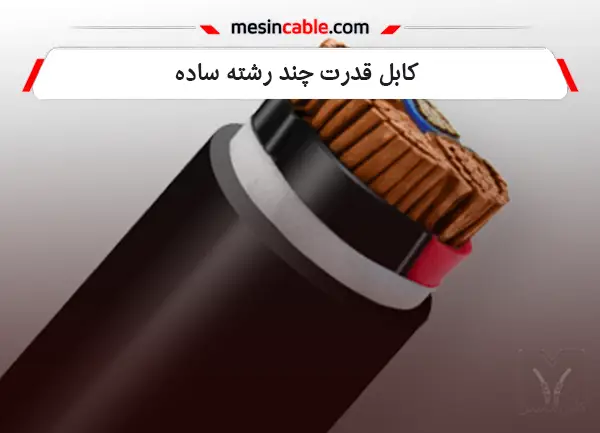

طبقهبندی کابل ها بر اساس تعداد رشته
طبق راهنمای جامع انواع کابل و سیم برق، انواع کابل از تعداد رشته متفاوت برخوردار هستند. این تفاوت به‌دلیل میزان متغیر ولتاژ در انواع کابل است. ۳ دسته بندی در تعداد سیم کابلها وجود دارد:
۱. کابل‌های LV (۱تا ۵ رشته سیم)
۲. کابل‌های MV (۱تا ۳ رشته سیم)
۳. کابل‌های HV (۱تا ۳ رشته سیم ضخیم)
طبقهبندی انواع کابل بر اساس نوع کاربرد
کابلها بر اساس نوع کاربردشان به‌طور کلی به ۳ دسته تقسیم میشوند:
۱. کابل‌های انتقال قدرت (فشار قوی_ فشار متوسط _ فشار ضعیف)
۲. کابل‌های انتقال دهنده سیگنال
۳. کابل‌های سبک تامین ساختمانی

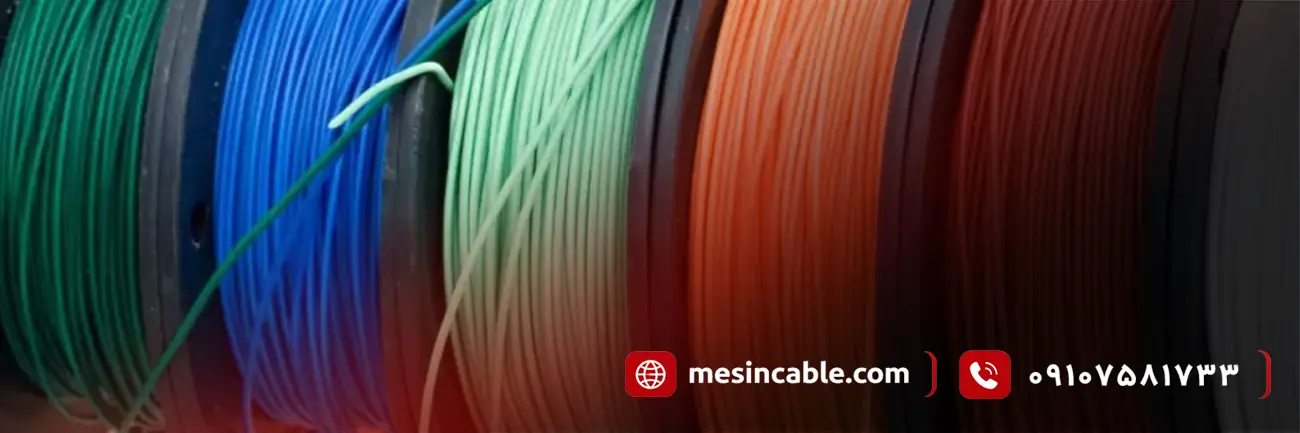

برای خرید سیم و کابل به چه نکاتی باید توجه کرد؟
این روزهای بازار فروش سیم و کابل مملو از انواع سیم و کابل با برندهای مختلف است که برخی از آن‌ها استانداردهای لازم را دارند و در مقابل برخی دیگر بیکیفیت، تقلبی و نامرغوب هستند. برخی از تولیدکنندگان در صنعت کابل، کیفیت محصول را فدای سودآوری کرده و در نتیجه کالای بیکیفیتی را تولید و روانه بازار می‌کنند. بنابراین بسیار مهم است که شما از فروشگاههای معتبر و خوشنام خرید کنید. همچنین خرید از برندهای معروف مزایای بسیاری دارد. اغلب برندهای معتبر دارای ضمانت نامه و گارانتی هستند. در اینجا قصد داریم به بررسی برخی از نکات مهم که قبل از خرید سیم و کابل باید در نظر بگیرید، بپردازیم.
کیفیت مواد رسانا: به طور کلی انواع سیم و کابل بر اساس مواد رسانا به دو دسته سیم‌های آلومینیومی و سیم‌های مسی تقسیم میشوند. مس رسانای بهتری نسبت به آلومینیوم دارد. در واقع مس از نظر اقتصادی بهترین ماده رسانا برای تولید انواع سیم و کابل میباشد زیرا بسیار انعطاف پذیر است و مقاومت کمی دارد و در نتیجه رسانایی ۱۰۰% می‌دهد. در مقابل در رابطه با هدایت جریان الکتریکی با ولتاژ فوق العاده بالا در مسافتهای طولانی‌تر آلومینیوم نسبت به مس ارجعیت دارد زیرا مقرون به صرفه تر از مس است. آلومینیوم در مقایسه با مس ارزان‌تر است و از این رو در ساخت کابل‌های برق استفاده میشود.
عایق: عایق اصطلاحا به روکشی گفته میشود که بر روی رسانای لخت قرار می‌گیرد و آن را برای نصب در خانه یا صنعت ایمن می‌کند. PVC (پلی وینیل کلرید) یکی از بهترین عایقهای موجود در بازار است که عملکرد فوق العادهای دارد.
انعطاف پذیری: یکی از عوامل مهم دیگر در انتخاب کابل انعطاف پذیری است. قابل ذکر است که انعطاف پذیری نسبت مستقیمی با استحکام در کابل و سیم برق دارد. در واقع سیم‌های انعطاف پذیر در مقایسه با سیمها و کابل های برق خشک در برابر شکنندگی مقاومتر هستند. همچنین سیم‌هایی با انعطاف پذیری بیشتر برای نصب در محیط‌های پیچیده مناسبتر هستند.
مقاومت در برابر حرارت: قبل از خرید سیم و کابل باید به میزان مقاومت کابلها در برابر حرارت و آتش توجه داشته باشید.
قیمت: کابلها ستون فقرات مدارهای الکتریکی هستند به همین دلیل مهم است که قیمت سیم و کابل مقرون به صرفه باشد. زیرا در هر پروژه به مقدار قابل توجهی سیم و کابل نیاز هست.
نتیجه گیری
سیم و کابلها از مهمترین و اساسی‌ترین تجهیزات در صنعت برق و وسایل برقی هستند. کیفیت ساخت و طول عمر یک کابل یا سیم به‌شدت حائز اهمیت است زیرا در صورت بروز کوچک‌ترین ایراد در کابل، امکان وقوع خسارت و آسیب زیادی است. بنابراین باید در انتخاب سازنده و برند سیم و کابل دقت کنید. در این مطلب با ارائه راهنمای جامع انواع کابل و سیم برق، ویژگی و نکات مهم سیم و کابل، همراه شما بررسی کردیم تا انتخابی مناسب و آگاهانه در خرید انواع سیم و کابل داشته باشید.
شرکت کابل مسین با تولید انواع کابل و سیم، یکی از بزرگترین تأمین کنندگان نیازهای داخلی و خارجی در حوزه انواع کابل و سیم است و با معتبرین گواهی‌نامه‌های داخلی و بین‌المللی، مطمئن‌ترین گزینه برای انتخاب بهترین و باکیفیت‌ترین سیم و کابل است.
سوالات متداول
1سیم برق با کابل برق چه تفاوتی دارد؟
سیم برق معمولاً از یک هادی عایقشده تشکیل میشود، اما کابل مجموعهای از چند هادی یا سیم عایقشده است که داخل یک روکش مشترک قرار میگیرند.
2انواع کابل برق از نظر سطح ولتاژ چگونه تقسیم میشوند؟
کابلها از نظر سطح ولتاژ به سه گروه اصلی فشار ضعیف، فشار متوسط و فشار قوی تقسیم میشوند که هرکدام برای محدوده ولتاژی و کاربرد متفاوتی طراحی شدهاند.
3هادی مسی بهتر است یا آلومینیومی؟
هادی مسی رسانایی و مقاومت مناسبی در برابر اکسیدشدن دارد، اما هادی آلومینیومی سبک‌تر و ارزان‌تر است. انتخاب بین آن‌ها به نوع پروژه و شرایط استفاده بستگی دارد.
4در انتخاب کابل برق چه عواملی اهمیت دارند؟
سطح ولتاژ، نوع هادی، نوع عایق، تعداد رشتهها، میزان حفاظت مکانیکی و کاربرد کابل از مهمترین عوامل انتخاب کابل مناسب هستند.
