هنگام خرید سیم و کابل برق همواره با انتخاب‌های گوناگونی نظیر سیم هسته جامد، کابل افشان، سیم افشان و… روبرو می‌شویم. انتخاب نوع سیم / کابل بسیار مهم و حائز اهمیت است و در برخی از مواقع ممکن است تنها فقط انتخاب سیم منجر به موفقیت یا شکست پروژه‌ی شما شود. بطور کلی انتخاب بین انواع سیم‌ها به عوامل مختلفی از جمله نوع کاربرد و محیط پروژه بستگی دارد. در این مقاله قصد داریم به بررسی کابل افشان و سیم افشان، انواع آن‌ها و کاربردهای آن‌ها بپردازیم.

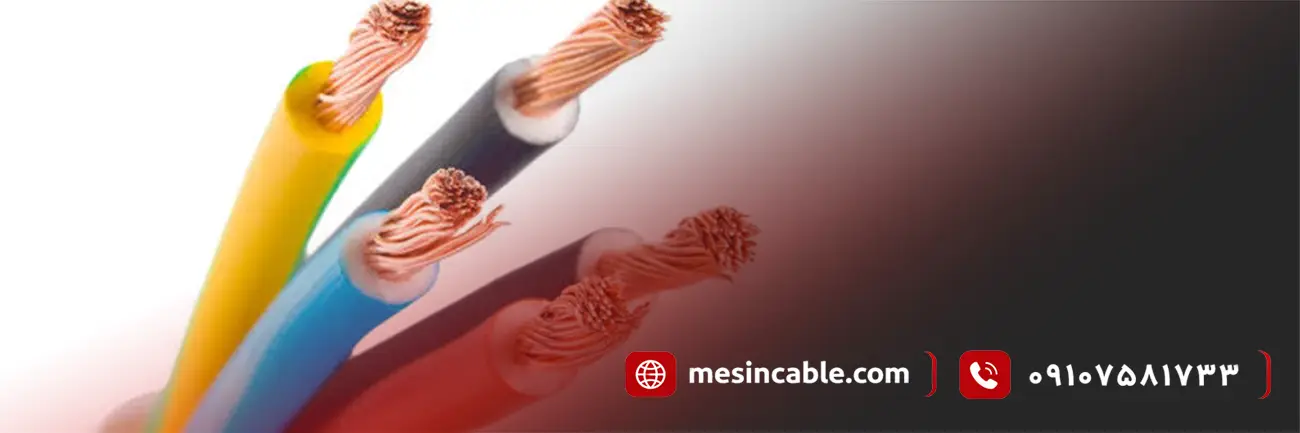

کابل افشان چیست؟
آیا تا بحال هنگام خرید سیم و کابل میان انبوهی از انتخاب‌ها گیر افتاده‌اید؟ در اینجا قصد داریم به بررسی یکی از انواع کابل‌ها یعنی کابل افشان بپردازیم و دقیقا بگوییم کابل افشان چیست و تفاوت آن با کابل‌های هسته جامد چه میباشد. کابل افشان یا کابل انعطاف‌پذیر از دو یا تعداد بیشتری رشته سیم به هم پیچیده شده تولید می شود. قسمت رسانای کابل افشان عموماً از فلز بسیار رسانای مس ساخته‌شده و عایقی که برای محافظت از قسمت لخت کابل استفاده میشود از جنس PVC یا پلیمر PVC/D یا PVC/A می باشد.
برای شروع بهتر است در رابطه با بزرگترین تفاوت بین یک کابل هسته جامد و یک کابل افشان، یعنی نحوه طراحی آن‌ها بپردازیم. یک کابل هسته جامد از یک سیم مسی ضخیم تشکیل شده است در حالی که کابل های افشان دارای چند سیم مسی کوچک هستند که به هم پیچیده شده و یک هادی واحد را تشکیل می‌دهند. این تفاوتهای طراحی باعث میشود که این دو نوع کابل مختلف در محیط‌های مشابه عملکرد متفاوتی داشته باشند و هر کدام از آن‌ها در مکان‌های خاصی کاربرد داشته باشند.
کابل‌های هسته جامد نسبت به کابل های افشان سفت‌تر و بدون انعطافتر هستند و به همین دلیل میتوان آن‌ها را به راحتی از دیوارها عبور داد و در هنگام ضربه و سایش دوام بیشتری دارند. همچنین این ویژگی کابل‌های هسته جامد باعث میشود که شروع و پایان سیم‌ها (مسافت طی شده توسط سیم) دقیقتر قابل محاسبه باشد. با این حال میزان سختی زیاد کابل‌های هسته جامد باعث میشود که حمل و نقل آن‌ها سخت‌تر باشد.
کابل هسته جامد بهتر از سیم افشانها در برابر خوردگی مقاومت می‌کند، که این امر آن‌ها را برای نصب در فضای باز ایده آل می‌سازد. کابل های افشان بسیار انعطاف‌پذیرتر از کابل‌های هسته جامد هستند که این ویژگی بسیار مهم، آن‌ها را برای نصب در فواصل کوتاه‌تر مانند ایستگاه‌های کاری و جایی که ممکن است نیاز به جابجایی زیاد کابل‌ها داشته باشند، مناسب‌تر می‌سازد. تولید و پردازش کابل افشان از سایر کابل‌ها سخت‌تر و زمانبرتر است به همین دلیل طبیعی است که از کابل‌های دیگر کمی گرانتر باشد. انتخاب میان کابل افشان یا کابل هسته جامد بطور مستقیم به پروژه و محیط کاری شما بستگی دارد.
اینکه دقیقا شما به چه چیزی نیاز دارید، می‌تواند در انتخاب نوع کابل مستقیما تاثیر گذار باشد. در ادامه نکات بیشتر از کابل افشان و سیم افشان را بطور تخصصی بررسی میکنیم که این امر انتخاب و تحلیل را برای شما راحت‌تر می‌کند. پس در ادامه این مقاله با ما همراه باشید.
استفاده از کابل افشان چه مزایی دارد؟
- استفاده از کابل‌های افشان در مکان‌های خشک و یا مکان‌های مرطوب بسیار مؤثر میباشد.
- دارای پایداری و استحکام بالایی در برابر انواع خمیدگی و پیچ‌خوردگی است.
- مقاومت کابل‌های افشان در مقایسه با سایر کابل‌ها بالاتر است و به‌آسانی دچار شکستگی نمیشود.
- یکی از ویژگی‌های کیفی کابل افشان این است که در برابر آتش خود خاموش شونده میباشد و به آسانی آتش نمیگیرد.
- تنوع در سایز و اندازه و البته تعداد رشته سیم یکی از مزیت‌های دیگر آن است.
- درجه رسانایی آن در مقایسه با سایر کابل‌ها بیشتر است.
- این کابل همچنین جهت کاربردهایی چون نقل و انتقال اطلاعات و داده‌ها بسیار مناسب است.
- از کابل‌های افشان میتوان به عنوان کابل‌هایی جهت انتقال سیگنال‌های تصویری، صوتی و رادیویی استفاده کرد.
- همچنین کابل افشان امکان انتقال سیگنال‌های آنالوگ و دیجیتال را نیز دارد.
از کابل افشان سبک جهت استفاده در وسیله‌های برقی، لوازم‌خانگی و همچنین ماشین‌آلات که دو شاخه آن ها به‌طور ثابت متصل به کابل است مورد استفاده قرار می گیرد. نکته مهم در مورد رسانای کابل سبک این است که جنس این رسانا از مس آنیل شده میباشد.
انواع کابل افشان
مانند تمامی سیم‌ها و کابل‌ها کابل افشان انواع مختلفی دارند که برخی از آن‌ها عبارتند از:

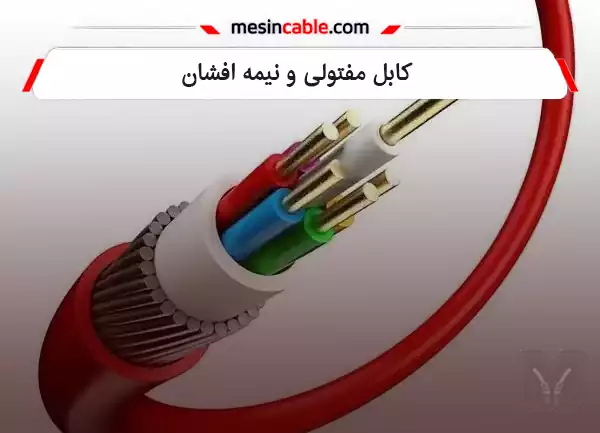

کابل نیمه افشان
یک کابل افشان متحدالمرکز شامل یک سیم یا هسته مرکزی است که توسط یک یا چند لایه سیم مارپیچی احاطه شده است. بطور معمول هر لایه بعد از لایه اول شش سیم بیشتر از لایه قبلی دارد و تا لایه‌های بعدی نیز به همین ترتیب ادامه پیدا می‌کند.
کابل افشان دسته‌ای
کابل افشان دسته‌ای به مجموعه‌ای از رشته‌ها اطلاق میشود که بدون توجه به آرایش هندسی در یک جهت به هم پیچیده شده‌اند.
کابل افشان طنابی
کابل افشان طنابی یک رسانای رشته‌ای متحدالمرکز است که هر یک از رشته‌های اجزای آن، خود نیز رشته‌ای هستند.
کابل افشان سگمنتال
کابل افشان سگمنتال یک هادی گرد و رشته‌ای است که از سه یا چهار بخش تشکیل شده است که کمی با فاصله از یکدیگر عایق شده‌اند. این ساختار دارای مزیت مقاومت کمتر AC به دلیل افزایش سطح و اثر است.
کابل افشان حلقه‌ای
کابل افشان حلقه‌ای یک هادی گرد و رشته‌ای است که رشته‌های آن در اطراف یک هسته قرار گرفتهاند. معمولاً این هسته به طور کامل از مواد نارسانا ساخته میشود.
کابل افشان فشرده (کامپکت)
کابل افشان فشرده یک هادی گرد است که تمام لایه ها در یک جهت رشته شده و به شکل ایدهآل و از پیش تعیین شده قرار گرفتهاند. در نهایت این کابل هیچ فاصله یا فضای هوایی ندارد که این خود منجر به قطر کمتر این کابل میشود.

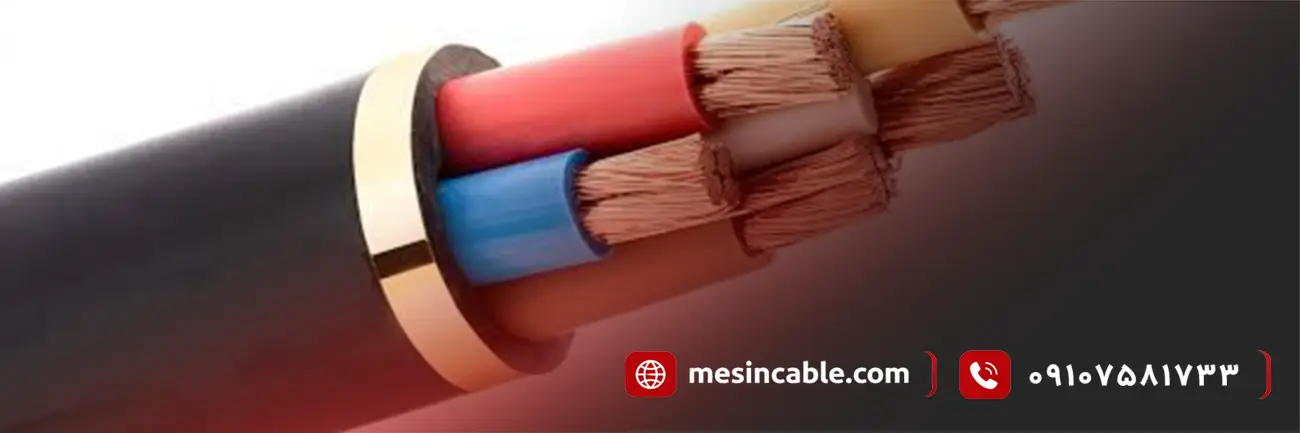

نکات کلیدی در خرید کابل افشان
با توجه به تنوع کابل‌های افشان موجود در بازار، انتخاب بهترین گزینه برای بسیاری از افراد چالش برانگیز است. راهنمای خرید کابل افشان به شما کمک می‌کند تا خریدی مناسب و دقیق انجام دهید.
انعطاف پذیری کابل افشان: هر چه تعداد رشته‌های تشکیل دهنده یک کابل بیشتر باشد، انعطاف پذیری آن نیز افزایش می‌یابد که به افزایش طول عمر کابل منجر میشود. بنابراین، کابل‌هایی با تعداد رشته‌های بیشتر، از پیکربندی و ساختار بهتری برخوردار هستند.
قدرت دی الکتریک کابل افشان: یکی از مهمترین عوامل، قدرت دی‌الکتریک کابل است. هرچه قدرت دی‌الکتریک یک کابل بالاتر باشد، به معنای وجود مواد خشک کمتر در ساختار آن بوده و در نتیجه انعطاف پذیری کابل افزایش می‌یابد. کابل‌های نرم‌تر علاوه بر وزن کمتر و سهولت در خم شدن، از انعطاف پذیری بالاتری نیز برخوردار هستند.
ولتاژ کابل افشان: ولتاژ کابل افشان، فاکتور مهمی در انتخاب و خرید این نوع کابل است. کابل‌های افشان بسته به میزان ولتاژی که تحمل میکنند، در سه دسته کلی طبقه‌بندی می‌شوند:
- کابل افشان فشار ضعیف (کابل سبک): این کابل‌ها با محدوده ولتاژی ۳۰۰ تا ۵۰۰ ولت، معمولا در مصارف خانگی و تجهیزات الکتریکی با قدرت کم استفاده می‌شوند.
- کابل افشان فشار متوسط: این نوع کابل‌ها با ولتاژی بین ۶۰۰ تا ۱۰۰۰ ولت، برای مصارف صنعتی متوسط و شبکه‌های توزیع برق با ظرفیت متوسط مناسب هستند.
- کابل افشان فشار قوی (کابل افشان قدرت): این کابل‌ها با توانایی تحمل ولتاژی بالاتر از ۱۰۰۰ ولت تا ۲۰ کیلو ولت، در صنایع سنگین، نیروگاه‌ها و شبکه‌های انتقال برق با ظرفیت بالا مورد استفاده قرار می‌گیرند.
علاوه بر سه دسته اصلی، کابل‌های افشان با مصارف صنعتی خاص نیز تولید می‌شوند که در محدوده ولتاژی بسیار بالا بین ۳۲ تا ۶۳ کیلو ولت فعالیت میکنند. این نوع کابل‌ها به دلیل تحمل ولتاژ بسیار بالا، عمدتا در محیط‌های صنعتی با نیاز به انتقال جریان الکتریکی قوی مانند کارخانجات، پالایشگاه‌ها و شبکه‌های انتقال برق استفاده می‌شوند.
شکل مقطع کابل افشان: کابل‌های افشان از نظر ظاهری به دو دسته اصلی تقسیم می‌شوند: گرد و تخت. کابل‌های افشان گرد، شکل ظاهری مشابه کابل‌های معمولی دارند و سطح مقطعی دایره‌ای شکل دارند. این نوع کابل‌ها در بخش‌های مختلف ساختمان کاربرد دارند. در مقابل، کابل‌های افشان تخت به دلیل طراحی خاص خود، استحکام بالایی دارند و فضای کمتری را اشغال میکنند. به همین دلیل، از آن‌ها در تجهیزاتی مانند بالابر، آسانسور، جرثقیل و نوار نقاله استفاده میشود.
روکش کابل افشان: یکی از مهمترین عوامل در انتخاب کابل افشان، جنس روکش یا عایق آن است. روکش کابل باید به گونه‌ای انتخاب شود که در برابر عوامل محیطی مانند رطوبت، حرارت و مواد شیمیایی مقاوم باشد و در صورت استفاده در محیط‌های بسته یا دفن شدن در زمین، دچار پوسیدگی نشود. همچنین، در محیط‌هایی که احتمال آتش‌سوزی وجود دارد، استفاده از کابل‌هایی با روکش نسوز و غیر قابل اشتعال ضروری است. مواد رایج برای ساخت روکش کابل افشان شامل PVC، لاستیک و پلی اتیلن هستند. روکش‌های لاستیکی انعطاف‌پذیری بالایی دارند و روکش‌های PVC مقاومت بیشتری در برابر سایش و مواد شیمیایی از خود نشان می‌دهند. هنگام خرید کابل افشان، باید مطمئن شوید که روکش عایق هیچگونه نقصی مانند پارگی یا برآمدگی نداشته باشد.

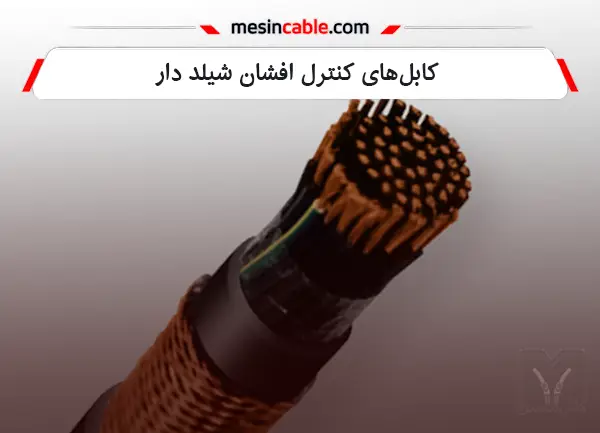

شیلد و زره کابل افشان: کابل‌های افشان بسته به نیاز ممکن است با یا بدون شیلد تولید شوند. شیلد فلزی که معمولا از جنس مس یا آلومینیوم ساخته میشود، از کابل در برابر نویزهای الکترومغناطیسی محافظت می‌کند. علاوه بر شیلد، برخی از کابل‌های افشان به زره نیز مجهز هستند. زره که می‌تواند از جنس فولاد، آلومینیوم یا مواد دیگر ساخته شود، استحکام فیزیکی کابل را افزایش می‌دهد و از آن در برابر آسیب‌های مکانیکی محافظت می‌کند. انتخاب کابل با شیلد و زره به شرایط محیطی و نوع کاربرد کابل بستگی دارد.
سایز کابل افشان: از مهمترین عوامل مؤثر در خرید کابل افشان، سایز کابل است که به طور مستقیم بر کیفیت عبور جریان تأثیر می‌گذارد. کابل‌های با مقطع ضخیم‌تر، جریان را بهتر هدایت میکنند اما قیمت بالاتری نیز دارند. بنابراین، انتخاب سایز مناسب باید بر اساس نیاز و کاربرد مد نظر انجام شود.
چگونه کابل افشان مناسب برای پروژه خود انتخاب کنیم؟
در این بخش به راهنمای خرید کابل افشان برای پروژه‌های صنعتی و خانگی می‌پردازیم.
راهنمای خرید کابل افشان در پروژه های صنعتی
کابل‌های افشان دو رشته‌ای به دلیل ویژگی‌های کارآمد، نقش بسیار مهمی در اجرای پروژه‌های صنعتی دارند. در محیط‌های صنعتی که با شرایط سخت‌تری مانند ارتعاشات، شوک‌های مکانیکی و تغییرات دمایی ناگهانی مواجه هستیم، استفاده از کابل‌هایی با مقاومت و انعطاف‌پذیری بالا ضروری است.
این کابل‌ها به دلیل مقاومت بالا در برابر این شرایط، به طور چشمگیری هزینه‌های نگهداری و تعمیرات را کاهش می‌دهند و عملکرد پایدار سیستم‌های برقی را تضمین می‌نمایند.
علاوه بر این، انعطاف‌پذیری بالای این کابل‌ها، نصب آن‌ها را تسهیل کرده و در نتیجه زمان اجرای پروژه را کاهش داده و بهره‌وری را افزایش می‌دهد.
اطلاعات بیشتر: سیم فاکس با بهترین قیمت و کیفیت بازار
راهنمای خرید کابل افشان در پروژه های خانگی
معمولا برای مصارف خانگی، کابل‌هایی با ولتاژ نامی پایین و سطح مقطع کوچکتر مناسب هستند.
شرایط محیطی محل نصب کابل، از جمله دما، رطوبت و احتمال وجود مواد شیمیایی، در انتخاب نوع عایق کابل تأثیرگذار است. انتخاب عایقی مناسب و مقاوم در برابر این شرایط، از بروز مشکلات احتمالی در آینده و تضمین ایمنی سیستم برق‌رسانی جلوگیری خواهد کرد.
سیم‌های مورد استفاده در ساختمان‌های ایران، بر اساس استانداردها، به دسته‌های مختلفی تقسیم می‌شوند که هر کدام کاربرد و ویژگی‌های خاص خود را دارند.
۱. سیم NYA (H077-U): این نوع سیم عمدتا در تابلوهای برق و تأسیسات ثابت در محیط‌های خشک مورد استفاده قرار می‌گیرد. نصب آن باید داخل لوله، روی دیوار یا داخل دیوار (به شرط قرارگیری داخل لوله) انجام شود. توجه داشته باشید که استفاده از این سیم زیر گچ یا به صورت مستقیم داخل دیوار ممنوع است.
۲. کابل NYAF (H07V-K): این کابل برای تأسیسات الکتریکی ساختمان با سطح مقطع کمتر از ۱۰ میلی‌متر در محیط‌های خشک و ثابت به کار می‌رود. نصب آن نیز مانند سیم NYA، داخل لوله پی‌وی‌سی یا فولادی انجام میشود و استفاده زیر گچ یا به صورت مستقیم داخل دیوار مجاز نیست.
۳. سیم Y: این سیم برای مصارف خاص مانند زنگ اخبار، تلفن و دستگاه‌های علامت‌دهنده استفاده میشود. ساختار آن شامل چندین رشته سیم روکش‌شده با PVC است که به هم پیچیده شده‌اند و معمولا داخل لوله پی‌وی‌سی یا فولادی نصب می‌شوند.
سیم افشان چیست؟
سیم افشان یکی از انواع سیم‌های کاربردی موجود در بازار میباشد که هسته‌ی آن از چندین سیم مجزا ساخته شده است. این سیم‌ها با یک آرایش خاص به هم پیوسته و بافته شده‌اند و سپس در داخل یک غلاف قرار می‌گیرند. بر خلاف سیم‌های هسته جامد، سیم های افشان از انعطاف پذیری بیشتری برخوردارند و در برابر خمش مقاومت بیشتری دارند. معمولا این مدل سیم‌ها در مواردی نظیر استفاده در کابل‌های ماوس کامپیوتر، کابل‌های الکترود جوشکاری، سیم‌های خط AC و… استفاده میشود.
در اغلب مواقع این مهندس برق یا برق کار است که باید بین انواع مدل‌های سیم بسته به شرایط پروژه، بهترین‌ها را انتخاب کند. اگر بخواهیم به تعریف سیم افشان از انواع سیم کابل ساختمانی بپردازیم بهتر است تفاوت سیم افشان و هسته جامد را بررسی کنیم. زیرا برای انتخاب درست در مورد استفاده از سیم افشان یا هسته جامد، درک تفاوت بین این دو مهم است. سیم افشان همانطور که از نام آن پیداست، از چندین رشته سیم‌های نازک مجزا ساخته شده است که به یکدیگر (مانند یک طناب) بافته شده‌اند تا یک هادی واحد را تشکیل دهند. ضخامت هر رشته، بستگی به گیج سیم افشان دارد.
سیم هسته جامد از یک هسته یکپارچه و جامد بصورت پیوسته ساخته شده است. مهمترین تفاوت سیم افشان و هسته جامد عملکرد آن‌هاست. از آنجایی که هادی‌های گیج بالاتر (نازک‌تر) نسبت به هادی‌های گیج پایین‌تر (ضخیم‌تر) تلفات بیشتری دارند، سیم افشانها ۲۰ تا ۵۰ درصد تضعیف بیشتری نسبت به هادی‌های هسته جامد دارند. تفاوت دیگر بین سیم افشان و سیم هسته جامد، تفاوت در انعطاف پذیری این دو مدل سیم است. سیم های هسته جامد انعطاف کمتری دارند، در حالی که سیم افشان انعطاف پذیری بیشتری دارد. سیم هسته جامد در صورت خم شدن مکرر ممکن است بشکند با این حال همتای رشته‌ای آن در برابر خم شدن انعطاف‌پذیرتر است.
تفاوت سیم افشان با دیگر سیم های معمولی در چیست؟
مقایسه سیم افشان با سیم هسته جامد شامل بررسی مزایا و معایب دو نوع سیم بسیار متفاوت است. استفاده از هر یک از سیم‌ها به الزامات پروژه مستقیما بستگی دارد. در ابتدا شما باید الزامات برنامه خود را برای مقاومت در برابر آب و هوا، انعطاف پذیری و مقاومت در برابر شکافتن یا قطع شدن مشخص کنید. سپس، سیمی را انتخاب کنید که بتواند بیشترین نیازهای شما را برآورده کند.
تفاوت ظرفیت جریان سیم: سیم هسته جامد ضخیم‌تر است، که به معنی سطح کمتری از اتلاف است. سیم‌های نازک‌تر موجود در سیم افشان حاوی شکاف‌های هوا و مساحت سطح بیشتری با رشته‌های جداگانه هستند که به اتلاف بیشتر منجر میشود
مسیریابی: سیم های افشان انعطاف‌پذیری و خمش‌پذیری فوق‌العاده‌ای دارند و مسیریابی آن‌ها در اطراف موانع نسبت به سیم‌های هسته جامد بسیار آسان‌تر است.
انعطاف پذیری: سیم های افشان انعطاف پذیرتر هستند و می‌توانند لرزش و خمش بیشتری را بدون شکستگی حفظ کنند. سیم‌های هسته جامد ممکن است به تعویض مکرر بیشتری نسبت به سیم های افشان در کاربردهایی با حرکت یا لرزش قابل توجه نیاز داشته باشند.
قیمت: هزینه های تولید سیم هسته جامد بسیار کمتر از سیم افشان است که این امر باعث میشود سیم هسته جامد انتخابی مقرون به صرفهتر باشد.
سهولت در ساخت: ماهیت تک هستهای سیم هسته جامد، ساخت آن را بسیار سادهتر می‌کند. سیم های افشان به فرآیندهای ساخت پیچیدهتری نیاز دارند تا سیم های نازک‌تر را به هم بپیچانند.
فاصله: برای کارکرد در فواصل طولانی‌تر، سیم‌های هسته جامد انتخاب بهتری هستند، زیرا از اتلاف جریان کمتری برخوردارند. در مقابل سیم های افشان در فواصل کوتاه‌تر عملکرد بهتری دارند.
از آنجایی که سیم های افشان انعطاف پذیرتر هستند برای استفاده در وسایل الکترونیکی یا در مکان‌های فشردهتر بسیار مناسب هستند. به راحتی میتوان سیم های افشان را خم کرد و یا به شکل‌های پیچیده‌تر درآورد. سیم افشان نسبت به سیم هسته جامد چکش خوارتر است به همین دلیل به سختی شکافته یا قطع شود.
سیم افشان اغلب برای کاربردهای داخلی مانند دستگاه‌های الکترونیکی، بردهای مدار و سیم‌های بلندگو استفاده میشود.
سیم های افشان عمدتاً برای کاربردهای داخلی استفاده می‌شوند.
مزایای سیم افشان نسبت به سیم هسته جامد
این است که سیم افشان برای خم شدن و پیچ خوردن ساخته میشود. سیم‌های انعطاف‌پذیر و چکش‌خوار راه‌حلی ارجح برای اتصال قطعات الکترونیکی در فضاهای سخت یا کوچک مانند مجموعه‌های الکترومکانیکی و بردهای مدار هستند. مس به دلیل استحکام کششی، رسانایی الکتریکی، مقاومت در برابر خوردگی و خزش، دوام، طول عمر، نصب و لحیم کاری آسان و رسانایی حرارتی، به فلزی ایده آل برای سیم کشی برق تبدیل می شود. سیم افشان ترکیبی از سیم‌های مسی به هم تابیده شده است که در تجهیزاتی که با ارتعاشات و حرکت‌های زیادی مواجه هستند، مناسب‌ترین کاربرد را دارند.
آشنایی با انواع سیم افشان
همانطور ک در ابتدای این مقاله نیز ذکر کردیم همانطور که رشته‌های کوچک متعدد سیم در کنار هم قرار می‌گیرند تا یک رسانای انعطاف‌پذیر بسازند، رشته‌ها را میتوان در انواع الگوهای متقارن مرتب کرد تا استانداردهای طراحی را برآورده کند. برخی از انواع سیم های افشان عبارتند از:

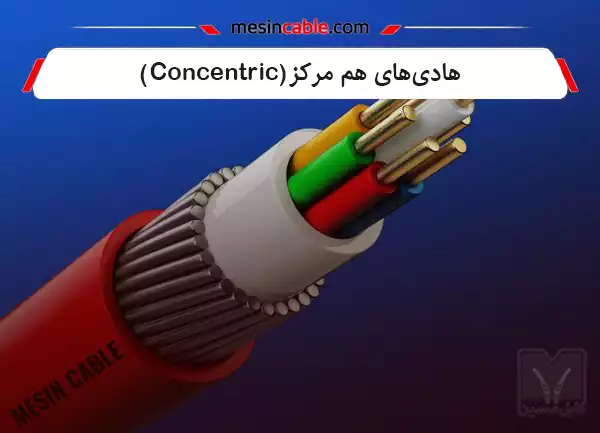

سیم های افشان هم‌مرکز
چیدمان هم مرکز یکی از چیدمان‌های رایج سیم های افشان است. این چیدمان به نحوی است که یک سیم رسانا در مرکز قرار دارد که این رسانای مرکزی توسط یک یا چند پوشش سیمی که به صورت مارپیچ چیده شده‌اند، محصور شده است. در این چیدمان هادی ها به صورت دایره های متحدالمرکز سازماندهی شده‌اند که هر لایه بعد از لایه اول از شش سیم بیشتر از لایه قبلی تشکیل شده است. در الگوی هم مرکز سیم ها به طور محکم در کنار هم قرار می‌گیرند تا فرم سیم را حفظ کنند و به افزایش رسانایی کمک کنند.
سیم های افشان دسته‌ای
تقریبا میتوان گفت این چیدمان، هندسه دقیقی ندارد. در چیدمان دسته‌ای رشته‌ها به صورت دسته‌ای و تعدادی در یک جهت مشابه کنار هم قرار گرفتهاند. در نهایت سیم‌ها به طور محکم به هم پیچیده میشود تا اطمینان حاصل شود که آن‌ها به طور یکنواخت بسته می‌شوند و خلائی در میان نیست.
سیم افشان بافته شده
متداولترین هادی که برای سیم بافته استفاده میشود، مس قلع اندود و مس با روکش نقره است. مواد دیگری که می توان استفاده کرد عبارتند از: مس نیکل اندود، مس با روکش طلا، نقره خالص، نیکل خالص و آلیاژهای طلا.
سیم های افشان فشرده
سیم رسانای رشته‌ای فشرده اغلب در جاهایی که به قطر کمتر نیاز است مورد استفاده قرار می‌گیرد.

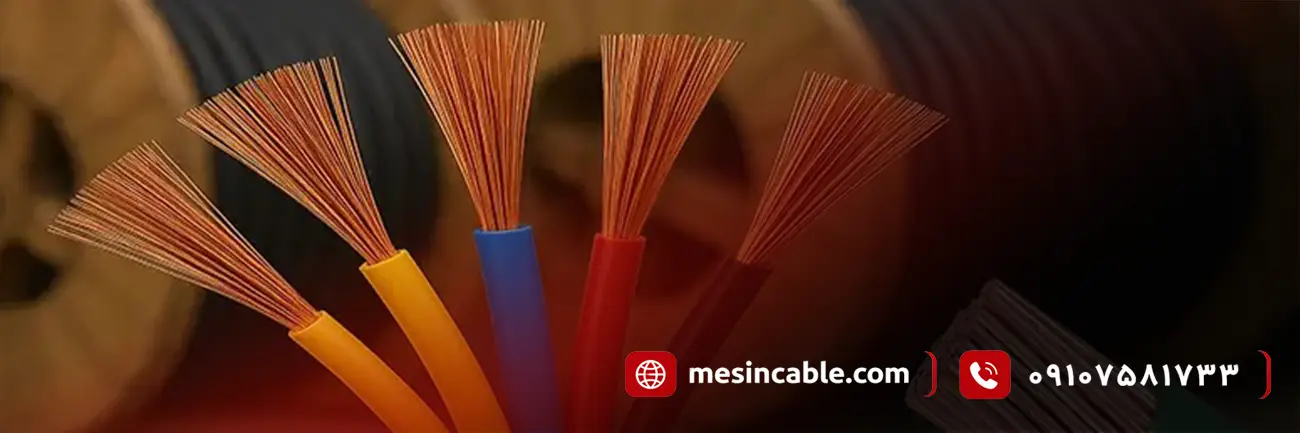

نکات مهم در خرید سیم افشان چیست؟
سیم های افشان به دلیل خاصیت ضد تداخل، فاصله انتقال زیاد، سهولت سیم کشی و … طور گستردهای در چندین کاربرد مورد استفاده قرار می‌گیرند. از سیم های افشان برای سیم کشی بردهای مدار، هدفون، کابل‌های ماوس کامپیوتر، کابل‌های کنترل کننده و ابزار آلات موسیقی استفاده میشود. انعطاف‌پذیری و سهولت استفاده از سیم افشان یکی از دلایل اصلی یافتن آن‌ها در اکثر پروژه‌های مسکونی است.
مرکز یک سیم افشان از یک ماده رسانای ارتجاعی ساخته شده است که به استحکام کششی بالای آن کمک می‌کند. .سیم‌هایی که در اطراف سیم مرکزی قرار می‌گیرند نیز به بهبود رسانایی و انعطاف پذیری بیشتر کمک میکنند.
موارد زیر برخی از حقایق شناخته شده در مورد سیم های افشان است:
- سیم افشان بسیار انعطاف پذیر است. به راحتی میتوان آن را کویل کرد، بسته بندی کرد و در مسافتهای طولانی حمل کرد.
- انعطاف پذیری هر سیم افشان با افزایش تعداد رشته ها افزایش می‌یابد.
- سیم های افشان با پیچاندن رشته ها به یکدیگر در چندین لایه تشکیل می‌شوند.
- هر کدام از انوع سیم های افشان ویژگی، قطر، سایز، رسانایی و… خاص خود را دارند و شما می‌توانید با توجه به پروژه و فاکتورهای مورد نیازتان، یکی از انواع آن‌ها را انتخاب کنید.
کاربرد کابل افشان
کابل‌های افشان دارای انواع متنوعی بوده و هر یک از این انواع از کاربردهای مختلفی برخوردار هستند. این نوع کابل محصولی بسیار مناسب برای انواع پروژه‌های موقت و همین‌طور پروژه‌های دائم است. در زیر به برخی از مهمترین کاربردهای کابل افشان اشاره میکنیم:
کابل افشان در صنعت ساختمانی
شاید بتوان گفت که اساسی‌ترین و اصلی ترین کاربرد کابل افشان در صنعت ساختمانی است. کابل افشان جهت سیم‌کشی داخلی ساختمان‌ها و برای تأسیسات برقی بکار می‌رود. استفاده از کابل افشان در انواع پروژه‌های ساختمانی (اداری، تجاری، مسکونی) کاربرد دارد. به همین دلیل استفاده درست و انتخاب صحیح کابل مناسب برای هر پروژه متفاوت تأثیر چشمگیری، هم در مورد ایمنی بعد از نصب و هم بالاتر بردن کارایی و عملکرد سیم‌کشی دارد. در واقع کابل‌های افشان بهترین گزینه برای سیستم کابل‌کشی برق اصلی ساختمان و توزیع آن به شبکه‌های مجزای توزیع برق در ساختمان است.
کابل افشان در صنایع آبی
یکی از کاربردهای کابل افشان که بسیاری از پیمانکاران از آن برای این منظور استفاده میکنند بهره گیری از آن برای پمپ آب میباشد.
چرا که برای سیم‌کشی پمپ آب نمی‌توان از هر نوع کابلی استفاده کرد؟
علت آن این است که پمپ آب دارای فشار هیدرواستاتیک است و فشار بالای پمپ در اغلب موارد منجر به نفوذ آب به درون کابل خواهد شد. این فشار قدرت بالایی دارد و باعث ایجاد منافذی در سطح عایق کابل میشود. در واقع نفوذ آب که دارای املاح معدنی است در پیرامون کابل منجر به ایجاد آسیب‌های بسیار شدید و به وجود آوردن اتصالات در تجهیزات همراه آن میشود.
در اینجاست که اگر از کابل‌های معمولی استفاده شود پایداری و استحکام کابل پایین می‌آید و در نهایت باعث کاهش سطح کارایی آن میشود. در عوض استفاده نمودن از کابل افشان برای پمپ‌های آن می‌تواند کارایی خود را نشان دهد و با مقاومت بالای خود در برابر شرایط پرفشار هیدرواستاتیکی ما را از عدم نفوذ آب به درون ساختار کابل مطمئن کند.
کابل افشان در صنایع سنگین
در بیشتر صنایع و نیروگاه‌ها استفاده از کابل افشان از درجه اهمیت بسیار بالایی برخوردار است. زمانی که در صنایع نیروگاهی انتقال برق جریان قوی نیاز اصلی پروژه است، استفاده از کابل افشان می‌تواند از مداخلات سیگنالی ممانعت به عمل آورده و باعث رفع نمودن نیازهای عملکردی نیروگاه‌ها شود. برخی از مهمترین ویژگی‌های استفاده از کابل افشان در صنایع برق و نیروگاهی عبارتند از:
- کاستن از احتمال بروز برق‌گرفتگی
- کاستن از احتمال بروز آتش‌سوزی
- استحکام بسیار بالای کابل افشان در برابر شرایط مختلف جوی نامناسب نظیر سرما
- گرما
- رطوبت
- استحکام و پایداری بالای کابل افشان در مقابل ضربه و پارگی
- و… .
قیمت کابل افشان به چه عواملی بستگی دارد؟
مانند تمامی سیم‌ها و کابل ها با تکنولوژی‌های مختلف، قیمت کابل افشان نیز به عوامل مختلفی بستگی دارد. یکی از مهمترین عوامل تاثیر گذار بر قیمت سیم و کابل، قیمت هادی کابل است. از آنجایی که در اکثر موارد هادی کابل افشان از مس ساخته شده است، قیمت کابل افشان نیز تحت تاثیر قیمت مس میباشد. هر چه قیمت مس بیشتر باشد، بالطبع قیمت کابل افشان نیز افزایش می‌یابد. به همین دلیل بهتر است قبل از خرید کابل افشان، از قیمت مس در بازار مطلع شوید و نوسانات بازار را نیز در نظر بگیرد.
یکی از موارد دیگر که مستقیما بر قیمت کابل و سیم تاثیر گذار است، تکنولوژی ساخت آن‌هاست. کابل های افشان، کابل‌های پیچیدهای هستند که پروسهی ساخت سخت‌تر و طولانیتری دارند. به همین دلیل قیمت کابل افشان ها از سایر کابل‌های موجود در بازار نظیر کابل هسته جامد، بالاتر است. زیرا هم ساخت آن زحمت بیشتری دارد و هم زمان بیشتری برای طراحی و پردازش آن مورد نیاز است.
در برخی از انواع کابل های افشان هر هسته به تنهایی عایق میشود و در نهایت تمامی این هسته‌ها در کنار یکدیگر عایق می‌شوند. این امر سبب شده تا عایق بیشتری در کابل های افشان مورد استفاده قرار بگیرد. به همین دلیل افزایش میزان عایق در کابل های افشان موجب افزایش قیمت کابل‌ها میشود.
خرید سیم و کابل افشان از کابل مسین
در این مقاله از وبسایت کابل مسین به بررسی کامل و جامع سیم افشان و کابل افشان پرداختیم و توضیح دادیم که انواع کابل و سیم افشان چیست و تفاوت آن‌ها با کابل‌ها و سیم‌ها معمولی (هسته جامد) در چیست.
شما می‌توانید انواع کابل برق و سیم برق مورد نیاز برای پروژه‌هایتان از جمله سیم افشان و کابل افشان را از شرکت کابل مسین تهیه کنید.
شرکت کابل مسین (سهامی خاص) با بکار گیری تجربه علمی و عملی بیش از ربع قرن در صنعت کابل سازی فعالیت داشته و یکی از وارد کنندگان و توزیع کنندگان مطرح مس و آلومینیوم کشور می باشد.
- شرکت کابل مسین دارای دفتر مرکزی در تهران، شعبه مرکزی فروشگاه در لاله زار جنوبی
- کارخانه در محمد شهر کرج میباشد.
که از نظر بعد مسافت یکی از نزدیکترین تولید کنندگان سیم و کابل به تهران می باشد. شرکت کابل مسین تولیدات خود را بر پایه ی تامین نیاز داخلی و خارجی انواع سیم و کابل‌های برق، کابل‌های جوش، کابل مسلح، نوار مسی، ابزار دقیق، کابل‌های کنستانتریک، کابل‌های ضدحریق و کم دود و… قرار داده است.
نتیجه گیری
انتخاب کابل افشان مناسب، یک گام مهم در اجرای صحیح پروژه‌های برقی است. این مقاله در واقع راهنمای خرید کابل افشان است تا به شما کمک کند بهترین کابل افشان را با توجه به نوع پروژه خود انتخاب کنید. تفاوت بین کابل افشان و کابل خشک، کابل افشان در سیم‌کشی داخلی و خارجی و نحوه نگهداری و استفاده صحیح از کابل افشان از جمله مواردی هستند که در این مقاله به آن‌ها پرداخته شد.
۷ پاسخ
سلام و وقت بخیر
ممنون میشوم لیست موجودی های کابل و سیم افشان برند خود را در اختیارم بگذارید.
با تشکر
من در کار ساخا و ساز هستم و اگر قیمت شما مناسب باشد مشتری دائم شما خواهم شد
رطوبت، حرارت و مواد شیمیایی می‌تونن روی انتخاب کابل تاثیر بذارن.

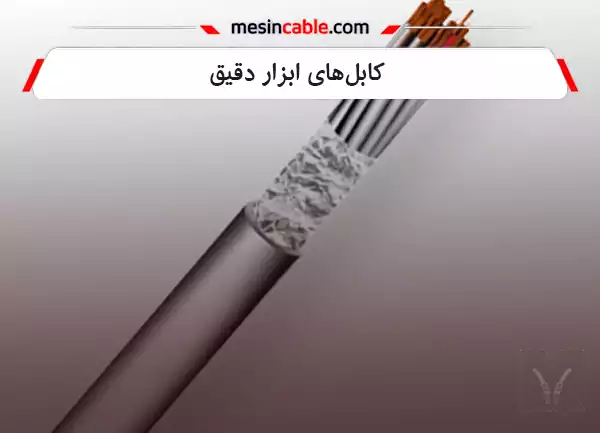

آیا امکان دریافت کاتالوگ کابل ابزار دقیق کابل مسین وجود داره؟
