توضيحات پروژه
کابل‌های مفتولی زرهی
Inflexible Solid & Stranded Conductor Armoured Cables
HO5VV-R, NYM

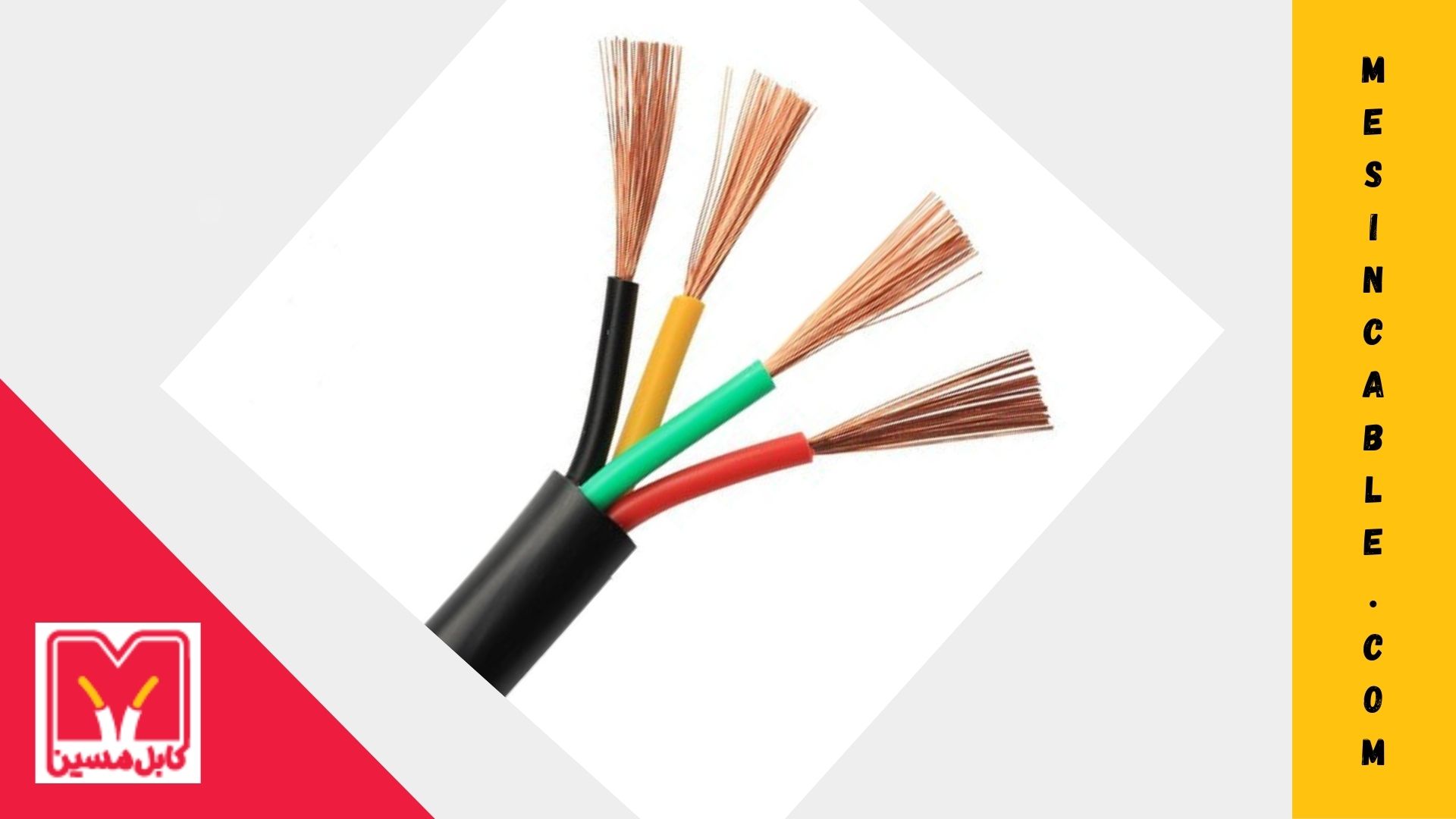

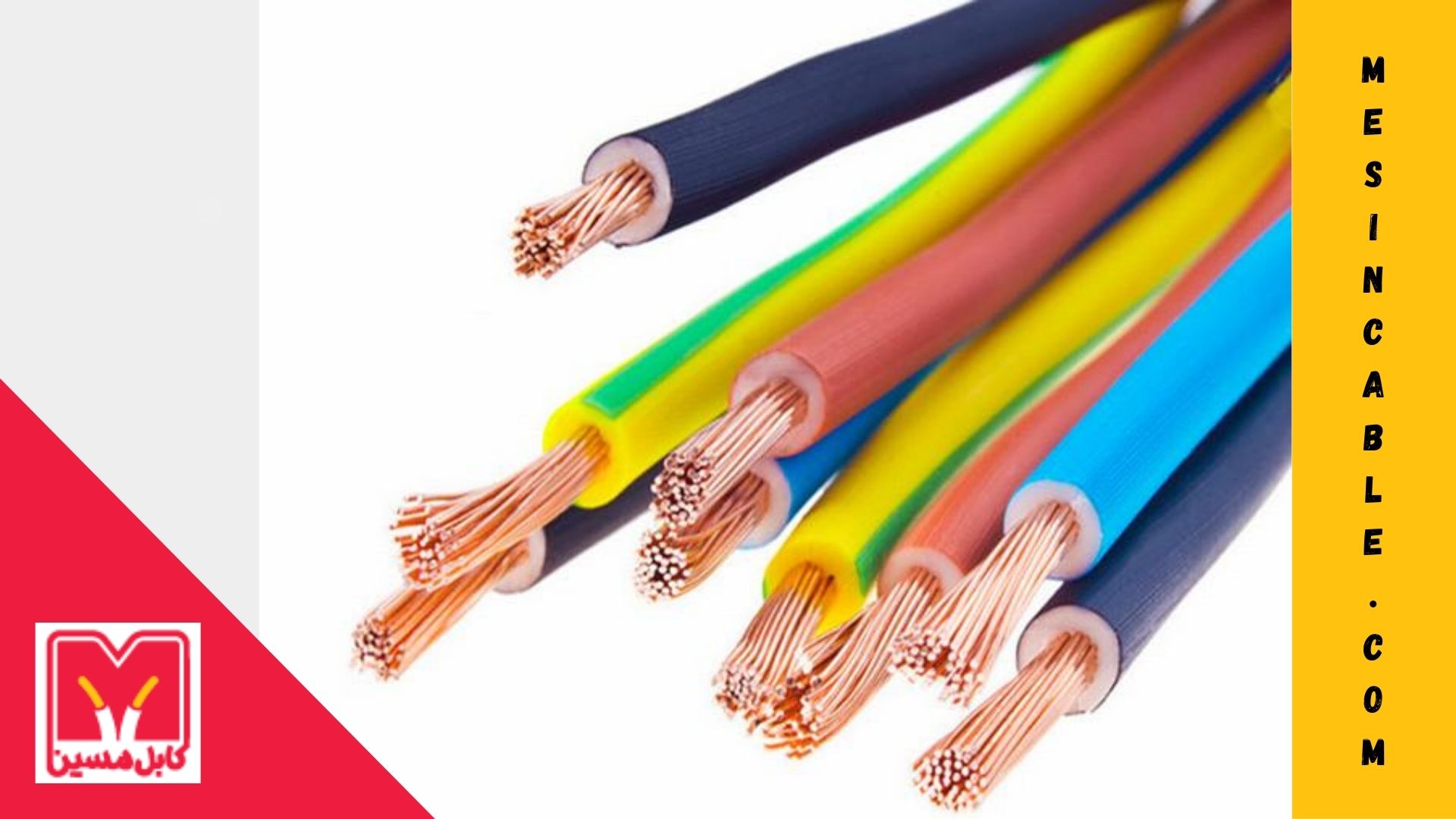

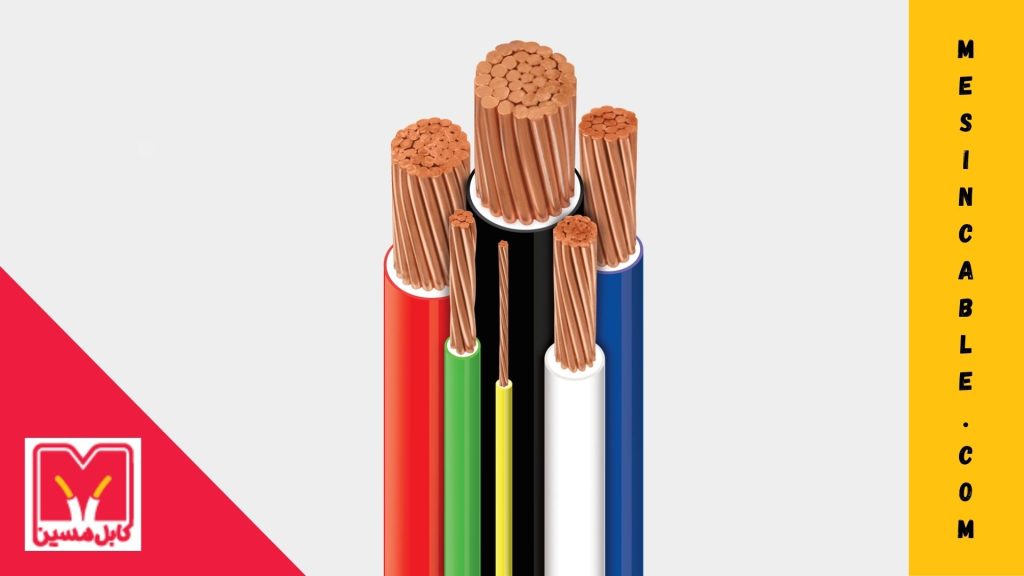

کابل مفتولی
کابل مفتولی چیست؟
کابل مفتولی یا کابل تابلویی مفتولی (Twisted Pair Cable) یک نوع کابل ارتباطی است که در آن دو مفتول مسی در هم تابیده می‌شوند. این کابل متشکل از زوج‌هایی از سیم‌های مسی است که به یکدیگر پیچیده شده‌اند تا تداخل و انتقال سیگنال‌های الکترونیکی را کاهش دهند. با پیچیدن سیم‌ها در کابل مفتولی، هر سیم در زیر و روی سیم دیگری می‌گذرد و این ایجاد الگوی تابیدگی (Twist) می‌کند. این تابیدگی باعث کاهش تداخل الکترومغناطیسی (EMI) و تداخل الکترومغناطیسی (Crosstalk) می‌شود و سیگنال‌های الکترونیکی را در برابر تداخلات خارجی و تداخلات داخلی محافظت می‌کند.
کاربرد کابل مفتولی چیست؟
کابل‌های مفتولی معمولاً در ارتباطات شبکه و انتقال داده‌ها استفاده می‌شوند، از جمله اتصال دستگاه‌های شبکه به یکدیگر (مانند رایانه‌ها به یک شبکه محلی) و اتصال به تجهیزات شبکه مانند روترها و سوئیچ‌ها. این کابل‌ها اغلب در استانداردهایی مانند کابل شبکه اترنت (Ethernet) استفاده می‌شوند و سرعت‌ها و طول‌های مختلفی در اختیار قرار می‌گیرند. با استفاده از کابل مفتولی، انتقال داده‌ها به صورت توازن‌دار و با کیفیت بالا صورت می‌گیرد و این نوع کابل بسیار پرکاربرد و استاندارد در صنعت شبکه‌ها و ارتباطات است.
کابل‌های مفتولی ۳۰۰/۵۰۰ v با عایق و روکشP.V.C مطابق با استاندارد ۱۰(۶۰۷)
Inflexible pvc Insulated & Sheated Cables (300/500)V
| Total Weight (Approx) Kg/km |
Overall diameter (Approx) mm |
Nominal Sheat Thickness mm |
Nominal Insulation Thickness mm |
No.of Conductors Cross-section mm2 |
|---|---|---|---|---|
| ۱۲۲
۱۱۶ ۱۶۷ ۱۵۸ ۲۱۸ ۲۰۴ ۲۸۰ ۲۶۲ ۴۶۱ ۴۲۸ ۶۳۲ ۹۱۱ ۱۲۳۷ |
۹.۱
۸.۸ ۱۰.۴ ۱۰.۰ ۱۱.۵ ۱۰.۹ ۱۲.۶ ۱۱.۹ ۱۶.۱ ۱۵.۱ ۱۸.۰ ۲۱.۰ ۲۴.۰ |
۱.۲
۱.۲ ۱.۲ ۱.۲ ۱.۲ ۱.۲ ۱.۲ ۱.۲ ۱.۴ ۱.۴ ۱.۴ ۱.۴ ۱.۶ |
۰.۷
۰.۷ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۱.۰ ۱.۰ ۱.۰ ۱.۲ ۱.۲ |
۲*۱.۵(rm)
۲*۱.۵(re) ۲*۲.۵(rm) ۲*۲.۵(re) ۲*۴(rm) ۲*۴(re) ۲*۶(rm) ۲*۶(re) ۲*۱۰(rm) ۲*۱۰(re) ۲*۱۶ ۲*۲۵ ۲*۳۵ |
| ۱۳۸
۱۳۰ ۱۹۰ ۱۸۰ ۲۵۳ ۲۳۹ ۳۴۲ ۳۲۵ ۵۴۱ ۵۱۲ ۷۷۱ ۱۱۳۰ ۱۵۰۲ |
۹.۶
۹.۲ ۱۱.۰ ۱۰.۵ ۱۲.۲ ۱۱.۵ ۱۳.۸ ۱۳.۰ ۱۷.۱ ۱۶.۰ ۱۹.۵ ۲۲.۷ ۲۵.۵ |
۱.۲
۱.۲ ۱.۲ ۱.۲ ۱.۲ ۱.۲ ۱.۴ ۱.۴ ۱.۴ ۱.۴ ۱.۴ ۱.۶ ۱.۶ |
۰.۷
۰.۷ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۱.۰ ۱.۰ ۱.۰ ۱.۲ ۱.۲ |
۳*۱.۵(rm)
۳*۱.۵(re) ۳*۲.۵(rm) ۳*۲.۵(re) ۳*۴(rm) ۳*۴(re) ۳*۶(rm) ۳*۶(re) ۳*۱۰(rm) ۳*۱۰(re) ۳*۱۶ ۳*۲۵ ۳*۳۵ |
| ۱۶۴
۱۵۵ ۲۳۰ ۲۲۱ ۳۲۱ ۳۰۷ ۴۳۷ ۴۲۰ ۶۷۲ ۶۴۳ ۹۶۸ ۱۴۵۴ ۱۹۰۱ |
۱۰.۴
۹.۹ ۱۱.۹ ۱۱.۴ ۱۳.۶ ۱۲.۹ ۱۵.۴ ۱۴.۶ ۱۸.۶ ۱۷.۵ ۲۱.۳ ۲۵.۳ ۲۷.۹ |
۱.۲
۱.۲ ۱.۲ ۱.۲ ۱.۴ ۱.۴ ۱.۴ ۱.۴ ۱.۴ ۱.۴ ۱.۴ ۱.۶ ۱.۶ |
۰.۷
۰.۷ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۱.۰ ۱.۰ ۱.۰ ۱.۲ ۱.۲ |
۴*۱.۵(rm)
۴*۱.۵(re) ۴*۲.۵(rm) ۴*۲.۵(re) ۴*۴(rm) ۴*۴(re) ۴*۶(rm) ۴*۶(re) ۴*۱۰(rm) ۴*۱۰(re) ۴*۱۶ ۴*۲۵ ۴*۳۵ |
| ۲۰۲
۱۹۲ ۲۸۶ ۲۷۳ ۴۱۶ ۳۹۶ ۵۴۴ ۵۲۱ ۸۴۳ ۸۰۳ ۱۲۴۱ ۱۸۲۷ ۲۴۳۲ |
۱۱.۲
۱۰.۷ ۱۲.۹ ۱۲.۳ ۱۵.۲ ۱۴.۴ ۱۶.۷ ۱۵.۸ ۲۰.۳ ۱۹.۹ ۲۳.۷ ۲۷.۶ ۳۱.۰ |
۱.۲
۱.۲ ۱.۲ ۱.۲ ۱.۴ ۱.۴ ۱.۴ ۱.۴ ۱.۴ ۱.۴ ۱.۶ ۱.۶ ۱.۶ |
۰.۷
۰.۷ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۰.۸ ۱.۰ ۱.۰ ۱.۰ ۱.۲ ۱.۲ |
۵*۱.۵(rm)
۵*۱.۵(re) ۵*۲.۵(rm) ۵*۲.۵(re) ۵*۴(rm) ۵*۴(re) ۵*۶(rm) ۵*۶(re) ۵*۱۰(rm) ۵*۱۰(re) ۵*۱۶ ۵*۲۵ ۵*۳۵ |
