جدول سیم و کابل

سیم و کابل یکی از اصلی‌ترین اجزا دنیای برق و الکترونیک هستند و اهمیت آن‌ را نمی‌توان انکار کرد. در واقع بدون انواع سیم و کابل امکان توزیع نیرو ی برق ممکن نمی‎باشد. همانطور که می‎دانید سیم و کابل انواع مختلفی دارد که هر کدام برای مقاصد مختلف خانگی و صنعتی مناسب هستند. هر سیم و کابل مولفه‌ و ویژگی‎های خاصی دارد. یکی از مشخصه‌های اصلی انواع سیم و کابل که باید به آن توجه ویژه ای داشت، جریان مجاز بر اساس جدول جریان مجاز سیم و کابل است. در این مقاله از وبلاگ کابل مسین قصد داریم به بررسی جدول سیم و کابل، جریان مجاز کابلها و… بپردازیم. برای کسب اطلاعات بیشتر در این زمینه در ادامه مقاله با ما همراه باشید.

جریان مجاز سیم و کابل به چه معناست؟

اگر سری به بازار فروش سیم و کابل زده باشید و یا بصورت مجازی چرخی در سایتهای انواع سیم و کابل سایت کابل مسین زده باشید می‎دانید که انواع سیم و کابل با برندهای مختلف و متنوع در بازار موجود است که هر کدام از آن‎ها مطابق با استانداردهای موجود در ایران طراحی و تولید شده‌اند. یکی از نکاتی که هنگام خرید کابل باید به آن توجه داشت جریان مجاز کابلها می‎باشد. هر کابل مطابق با جدول جریان مجاز سیم و کابل ظرفیت محدودی دارد. حال می‎خواهیم بدانیم که جریان مجاز سیم و کابل به چه معناست. این اصطلاح در واقع به ظرفیت حمل جریان در انواع سیم و کابل (بر حسب آمپر) اشاره دارد. به بیان دیگر به حداکثر مقدار جریانی که کابل می‌تواند قبل از گرم شدن (بیش از حداکثر دمای عملیاتی) از خود عبور دهد، جریان مجاز گفته می‎شود. قابل ذکر است که جریان مجاز سیم و کابل به اندازه هادی، مواد عایق اطراف هادی و محیط نصب بستگی دارد. هر چه اندازه هادی بزرگتر باشد، ظرفیت کابل نیز بالاتر است. همچنین بطور مشابه، هرچه مقاومت دمایی ماده عایق بیشتر باشد نیز ظرفیت حمل جریان بیشتر است. محیط نصب نیز بر ظرفیت حمل جریان اثر گذار است. برای مثال کابلی که در هوا و یا در زمین با دمای پایین‌تر نصب می‎شود ظرفیت حمل جریان بیشتری نسبت به کابلی که در محیط گرمتر نصب می‎شود، دارد. در ادامه قصد داریم به بررسی جدول سیم و کابل در محیط‌های متفاوت بپردازیم.

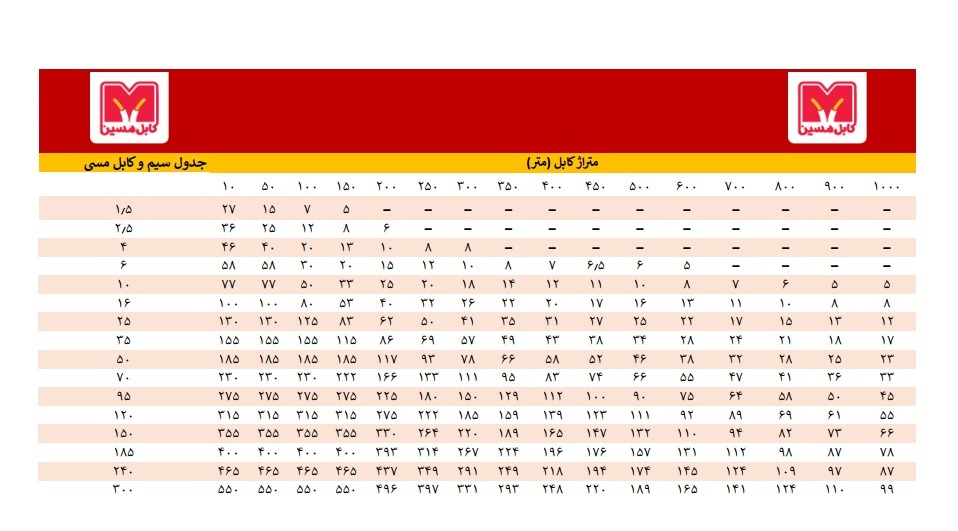

جدول جریان مجاز سیم و کابل مسی

جدول جریان مجاز سیم و کابل مسی در مسافت‎های مختلف به شرح زیر است:

						متراژ	کابل	(متر)								جدول سیم و کابل مسی
1000	900	800	700	600	500	450	400	350	300	250	200	150	100	50	10
–	–	–	–	–	–	–	–	–	–	–	–	5	7	15	27	1.5
–	–	–	–	–	–	–	–	–	–	–	6	8	12	25	36	2.5
–	–	–	–	–	–	–	–	–	8	8	10	13	20	40	46	4
–	–	–	–	5	6	6.5	7	8	10	12	15	20	30	58	58	6
5	5	6	7	8	10	11	12	14	18	20	25	33	50	77	77	10
8	8	10	11	13	16	17	20	22	26	32	40	53	80	100	100	16
12	13	15	17	22	25	27	31	35	41	50	62	83	125	130	130	25
17	18	21	24	28	34	38	43	49	57	69	86	115	155	155	155	35
23	25	28	32	38	46	52	58	66	78	93	117	185	185	185	185	50
33	36	41	47	55	66	74	83	95	111	133	166	222	230	230	230	70
45	50	58	64	75	90	100	112	129	150	180	225	275	275	275	275	95
55	61	69	89	92	111	123	139	159	185	222	275	315	315	315	315	120
66	73	82	94	110	132	147	165	189	220	264	330	355	355	355	355	150
78	87	98	112	131	157	176	196	224	267	314	393	400	400	400	400	185
87	97	109	124	145	174	194	218	249	291	349	437	465	465	465	465	240
99	110	124	141	165	189	220	248	293	331	397	496	550	550	550	550	300

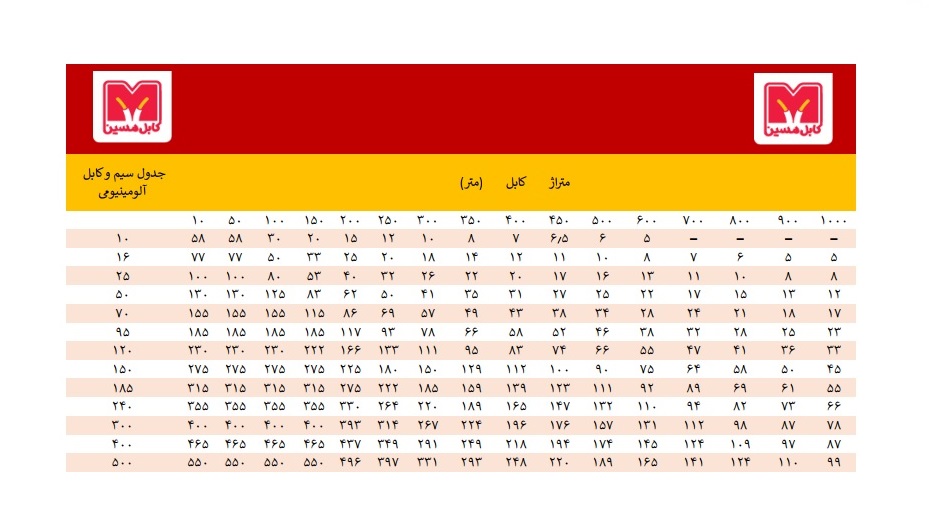

جدول جریان مجاز سیم و کابل آلومینیوم

جدول جریان مجاز سیم و کابل آلومینیومی در مسافت‌های مختلف به شرح زیر است:

						متراژ	کابل	(متر)								جدول سیم و کابل آلمینیومی
1000	900	800	700	600	500	450	400	350	300	250	200	150	100	50	10
–	–	–	–	5	6	6.5	7	8	10	12	15	20	30	58	58	10
5	5	6	7	8	10	11	12	14	18	20	25	33	50	77	77	16
8	8	10	11	13	16	17	20	22	26	32	40	53	80	100	100	25
12	13	15	17	22	25	27	31	35	41	50	62	83	125	130	130	50
17	18	21	24	28	34	38	43	49	57	69	86	115	155	155	155	70
23	25	28	32	38	46	52	58	66	78	93	117	185	185	185	185	95
33	36	41	47	55	66	74	83	95	111	133	166	222	230	230	230	120
45	50	58	64	75	90	100	112	129	150	180	225	275	275	275	275	150
55	61	69	89	92	111	123	139	159	185	222	275	315	315	315	315	185
66	73	82	94	110	132	147	165	189	220	264	330	355	355	355	355	240
78	87	98	112	131	157	176	196	224	267	314	393	400	400	400	400	300
87	97	109	124	145	174	194	218	249	291	349	437	465	465	465	465	400
99	110	124	141	165	189	220	248	293	331	397	496	550	550	550	550	500

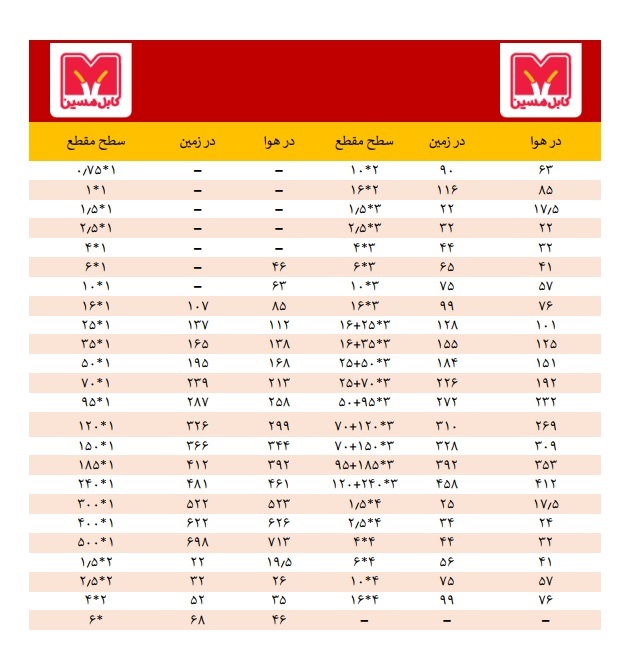

جدول جریان کابل در موقعیت های مختلف

جدول جریان مجاز سیم و کابل با سطح مقطع‌های متفاوت و در موقعیت های مختلف (زمین و هوا) به شرح زیر است:

در هوا	در زمین	سطح مقطع	در هوا	در زمین	سطح مقطع
63	90	10*2	–	–	0.75*1
85	116	16*2	–	–	1*1
17.5	22	1.5*3	–	–	1.5*1
22	32	2.5*3	–	–	2.5*1
32	44	4*3	–	–	4*1
41	65	6*3	46	–	6*1
57	75	10*3	63	–	10*1
76	99	16*3	85	107	16*1
101	128	16+25*3	112	137	25*1
125	155	16+35*3	138	165	35*1
151	184	25+50*3	168	195	50*1
192	226	25+70*3	213	239	70*1
232	272	50+95*3	258	287	95*1
269	310	70+120*3	299	326	120*1
309	328	70+150*3	344	366	150*1
353	392	95+185*3	392	412	185*1
412	458	120+240*3	461	481	240*1
17.5	25	1.5*4	523	522	300*1
24	34	2.5*4	626	622	400*1
32	44	4*4	713	698	500*1
41	56	6*4	19.5	22	1.5*2
57	75	10*4	26	32	2.5*2
76	99	16*4	35	52	4*2
–	–	–	46	68	6*2

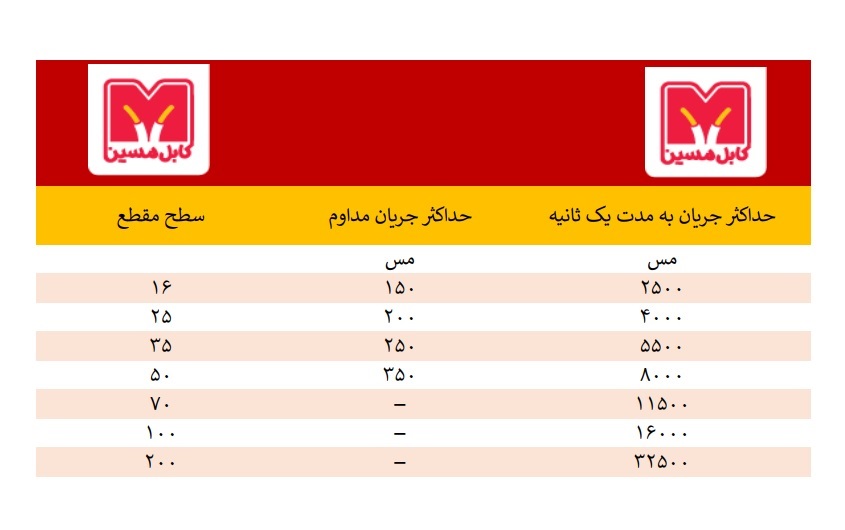

جریان مجاز کابل افشان

کابل افشان یکی از انواع سیم و کابل برق است که کاربردهای فراوانی دارد. در واقع کابل افشان از چند هادی تابیده عایق بندی شده تشکیل شده است. جدول جریان مجاز کابلهای افشان به شرح زیر است:

حداکثر جریان به مدت یک ثانیه	حداکثر جریان مداوم	سطح مقطع
مس	مس
2500	150	16
4000	200	25
5500	250	35
8000	350	50
11500	–	70
16000	–	100
32500	–	200

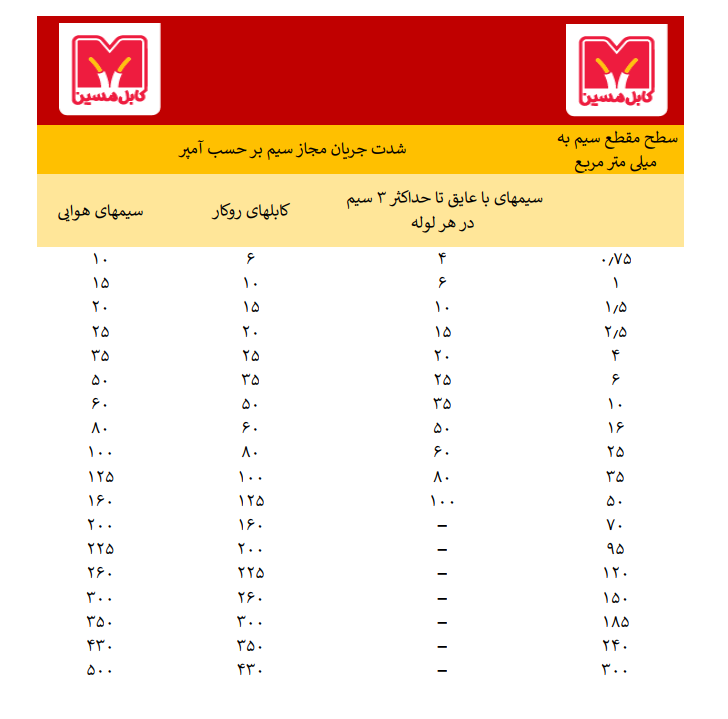

جریان مجاز سیم بر اساس سطح مقطع

یکی از انواع جدول‎ سیم و کابل ، محاسبه جریان مجاز سیم بر اساس سطح مقطع می‎باشد:

سطح مقطع سیم به میلی متر مربع	شدت جریان مجاز سیم	بر حسب آمپر
	سیمهای با عایق تا حداکثر 3 سیم در هر لوله	کابلهای روکار	سیمهای هوایی
0.75	4	6	10
1	6	10	15
1.5	10	15	20
2.5	15	20	25
4	20	25	35
6	25	35	50
10	35	50	60
16	50	60	80
25	60	80	100
35	80	100	125
50	100	125	160
70	–	160	200
95	–	200	225
120	–	225	260
150	–	260	300
185	–	300	350
240	–	350	430
300	–	430	500

چه عواملی بر میزان جریان عبوری از سیم و کابلها تاثیرگذار است؟

همانطور که گفتیم جریان مجاز کابل‎ها و یا ظرفیت حمل جریان به میزان جریانی که یک هادی بدون آسیب رساندن به عایق و سایر قطعات می‎تواند از خود عبور دهد گفته می‎شود. در واقع جریان مجاز کابل‎ها میزان جریانی است که یک هادی می‎تواند قبل از رسیدن به دمای عملیاتی از خود عبود دهد. حال می‎خواهیم بدانیم که چه عواملی بر میزان جریان عبوری از سیم و کابل‎ها تاثیرگذار است؟ برخی از این عوامل تعیین کننده عبارت است از:

اندازه هادی:

یکی از عوامل مهم و تاثیر گذار بر میزان جریان مجاز کابل‎ها و سیم‎ها اندازه هادی می‎باشد. بدیهی است که هر چه سطح مقطع هادی بزرگتر باشد، ظرفیت جریان نیز بیشتر است.

دمای محیط:

هر چه دمای محیط بالاتر باشد، حرارت کمتری برای رسیدن به حداکثر درجه دمای عایق مورد نیاز است. توجه داشته باشید که دمای محیط همیشه باید کمتر از دمای هادی باشد، در غیر این صورت تبادل حرارتی وجود ندارد.

تعداد هادی:

بر اساس طراحی هر سطح مقطع با استاندارد ملی 3084 مطالبقت داده می شود.

شرایط نصب:

محدود کردن اتلاف گرما با نصب هادی در موقعیت‎های صحیح، ظرفیت حمل جریان را کاهش می‎دهد. با استفاده از روش‎هایی نظیر استفاده از تهویه مناسب، فن و… این محدودیت را می‎توان تا حدودی کاهش داد.

طول سیم:

از عوامل تاثیرگذار دیگر می‎توان به طول سیم اشاره کرد. طول سیم و کابل بطور مستقیم بر ظرفیت کابل اثر می‎گذارد.

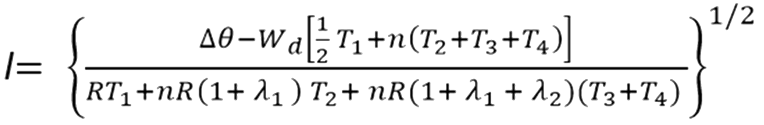

جریان مجاز سیم و کابلها چگونه تعیین می شود؟

بطور کلی جریان مجاز سیم و کابل در جدول سیم و کابل مطابق فرمول زیر تعیین می‌شود:

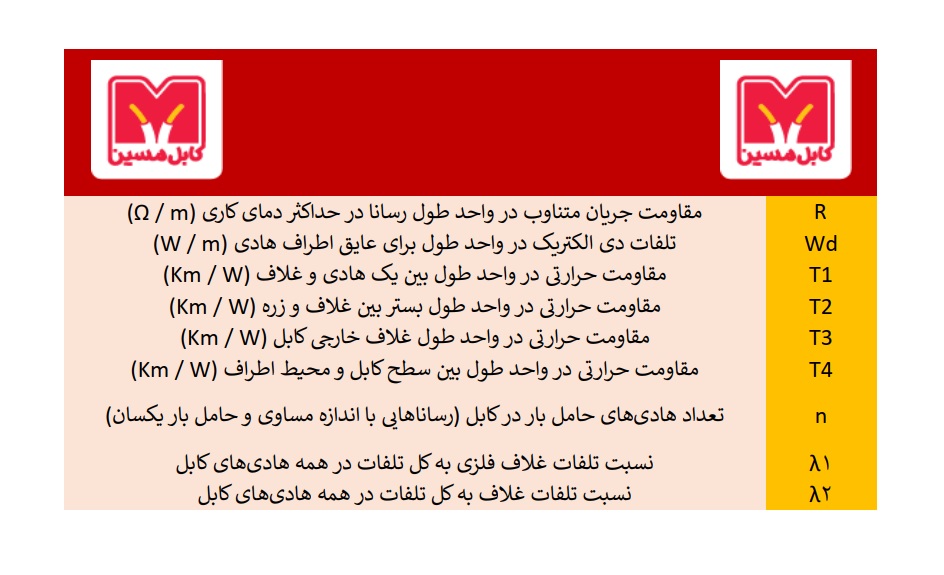

R	مقاومت جریان متناوب در واحد طول رسانا در حداکثر دمای کاری (Ω / m)
Wd	تلفات دی الکتریک در واحد طول برای عایق اطراف هادی (W / m)
T1	مقاومت حرارتی در واحد طول بین یک هادی و غلاف (Km / W)
T2	مقاومت حرارتی در واحد طول بستر بین غلاف و زره (Km / W)
T3	مقاومت حرارتی در واحد طول غلاف خارجی کابل (Km / W)
T4	مقاومت حرارتی در واحد طول بین سطح کابل و محیط اطراف (Km / W)
n	تعداد هادی‎های حامل بار در کابل (رساناهایی با اندازه مساوی و حامل بار یکسان)
λ1	نسبت تلفات غلاف فلزی به کل تلفات در همه هادی‎های کابل
λ2	نسبت تلفات غلاف به کل تلفات در همه هادی‌های کابل

خرید انواع سیم و کابل با کیفیت از کابل مسین

در این مقاله از وبلاگ کابل مسین به بررسی جدول جریان مجاز سیم و کابل پرداختیم. شما می‎توانید برای خرید انواع سیم و کابل، مشاوره خرید با توجه به جدول سیم و کابل و استعلام قیمت با کارشناسان ما در کابل مسین در ارتباط باشید.

شما می‌توانید انواع کابل برق و سیم برق مورد نیاز برای پروژه‌هایتان از جمله سیم افشان و کابل افشان را از شرکت کابل مسین تهیه کنید. شرکت کابل مسین (سهامی خاص) با بکار گیری تجربه علمی و عملی بیش از ربع قرن در صنعت کابل سازی فعالیت داشته و یکی از وارد کنندگان و توزیع کنندگان مطرح مس و آلومینیوم کشور می باشد. شرکت کابل مسین دارای دفتر مرکزی در تهران، شعبه مرکزی فروشگاه در لاله زار جنوبی و کارخانه در محمد شهر کرج می‌باشد که از نظر بعد مسافت یکی از نزدیکترین تولید کنندگان سیم و کابل به تهران می باشد. شرکت کابل مسین تولیدات خود را بر پایه ی تامین نیاز داخلی و خارجی انواع سیم و کابل‌های برق، کابل‌های جوش، کابل مسلح، نوار مسی، ابزار دقیق، کابل‌های کنستانتریک، کابل‌های ضدحریق و کم دود و… قرار داده است.

شما می‎توانید برای کسب اطلاعات بیشتر و مشاوره تخصصی پیش از خرید از طریق شماره تلفن‌های 02122228186 (دفتر مرکزی)، 02636304266 (فروش درب کارخانه) و 02133974409 (شعبه مرکزی فروش)، با کارشناسان و متخصصان کابل مسین در تماس باشید.

سوالات متداول جدول جریان مجاز سیم و کابل

جریان مجاز سیم و کابل به چه معناست؟

یکی از نکاتی که هنگام خرید کابل باید به آن توجه داشت جریان مجاز کابلها می‎باشد. هر کابل مطابق با جدول جریان مجاز سیم و کابل ظرفیت محدودی دارد. این اصطلاح در واقع به ظرفیت حمل جریان در انواع سیم و کابل (بر حسب آمپر) اشاره دارد. به بیان دیگر به حداکثر مقدار جریانی که کابل می‌تواند قبل از گرم شدن (بیش از حداکثر دمای عملیاتی) از خود عبور دهد، جریان مجاز گفته می‎شود. قابل ذکر است که جریان مجاز سیم و کابل به اندازه هادی، مواد عایق اطراف هادی و محیط نصب بستگی دارد.

چه عواملی بر میزان جریان عبوری از سیم و کابلها تاثیرگذار است؟

برخی از عوامل تعیین کننده میزان جریان عبوری از سیم و کابل عبارت است از: اندازه هادی، دمای محیط، تعداد هادی، شرایط نصب، طول سیم و…
