ضرورت آشنایی با استاندارد سیم و کابل چیست؟ کابل استاندارد چه ویژگیهایی دارد؟
همانطور که میدانید سیم و کابل برق از مهمترین ملزومات برق کشی و هدایت جریان الکتریکی بشمار میروند و انواع مختلفی داشته که هر کدام از آنها کاربردهای متفاوتی دارند. طبق اعلام سازمان استاندارد، کابل و سیم باکیفیت دارای استاندارد سیم و کابل میباشد و به کمک آنها میتوان کابلهای اصل را از کابلهای بی کیفیت و تقلبی تشخیص داد. در اینجا قصد داریم به بررسی انواع استاندارد سیم و کابل و حروف اختصاری در این زمینه بپردازیم. برای کسب اطلاعات بیشتر در این زمینه در ادامه مقاله با ما همراه باشید.
![استاندارد سیم و کابل - استاندارد کابل - کابل مسین](https://mesincable.com/wp-content/uploads/استاندارد-سیم-و-کابل-استاندارد-کابل-کابل-مسین-1-768x432.jpg)
کابل استاندارد چه ویژگی هایی دارد؟
قبل از بررسی ویژگی های کابل استاندارد بهتر است به تعریف و بیان تفاوت سیم و کابل بپردازیم. بطور خلاصه سیم یک هادی است که جریان الکتریکی را از طریق یک مدار عبور میدهد و در مقابل کابل مجموعهای از سیمهایی است که با آرایش و نظم خاص، در هم تنیده شدهاند. اغلب هادیهای استفاده شده در سیمها از جنس مس هستند که در برابر خوردگی مقاوم بوده و عملکرد بهتری از سایر فلزات نظیر آلومینیوم دارد. آلومینیوم در برخی از کابلها به عنوان یک جایگزین ارزانتر و سبک وزن کاربرد دارد. برخی از تعاریف مهم در زمینه سیم و کابل عبارت است از:
آمپر: اندازه گیری جریان الکتریکی در مدار (A)
ولتاژ: اختلاف پتانسیل الکتریکی بین دو نقطه (V)
وات: میزان انرژی الکتریکی مصرف شده (W)
هنگام خرید سیم و کابل استاندارد باید به هادی، عایق، شیلد و نوع زره و یا آرمو سیم و کابل توجه داشته باشید. برای مثال اگر عایق کابل از استاندارد و کیفیت مناسبی برخوردار نباشد، ممکن است در حین استفاده بیش از حد داغ شده و خطر آفرین باشد. همچنین بهتر است برای کاهش ریسک خرید از فروشگاههای معتبر (حضوری و یا آنلاین) خرید کنید.
حروف اختصاری مربوط به هادی سیم و کابل:
حروف اختصاری | تعریف |
N | هادی مسی |
NA | هادی آلومینیومی |
حروف اختصاری مربوط به عایق سیم و کابل:
حروف اختصاری | تعریف |
Y | عایقی از جنس PVC |
۲Y | عایقی از جنس پلی اتیلن |
۲X | عایقی از جنس XLPE و یا پلی اتیلن کراسلینک |
استاندارد سیم و کابل در ایران چیست؟
انواع استاندارد سیم و کابل در ایران (تحت نظارت سازمان استاندارد) بطور خلاصه به شرح زیر است:
انواع سیم و کابل | استاندارد |
استاندارد کابل افشان | استاندارد بینالمللی IEC 5260227 استاندارد ملی ایران ISIRI (607) 52 استاندارد ملی ایران ISIRI (607) 53 |
استاندارد کابل مفتولی سبک | استاندارد بینالمللی IEC 1060227 استاندارد ملی ایران ISIRI (607) 10 |
استانداردهای مربوط به تأسیسات برقی | IEC 60050/DIN VDE 02891 |
استاندارد کابل: سیمها و کابلهای انعطافپذیر برای استفاده در تأسیسات قدرت | HD 1862 HD308 HD 402 IEC 60446 DIN VDE 0293 |
استاندارد کابل های انعطافپذیر برای استفاده در تأسیسات قدرت با ولتاژ اسمی تا ۱۰۰۰ ولت | HD 38363 IEC 60228 DIN VDE 0295 |
استاندارد هادی کابلها (سیمها و کابلهای انعطافپذیر برای استفاده در تأسیسات قدرت) | HD 214 IEC 60227 DIN VDE 281 |
استاندارد کابل های PVC (سیمها و کابلهای انعطافپذیر برای استفاده در تأسیسات قدرت با ولتاژ اسمی ۴۵۰/۷۵۰ ولت) | DIN VDE 02505 |
استاندارد کابل های عایق شده با لاستیک با ولتاژهای اسمی تا ۴۵۰/۷۵۰ ولت | HD 6037 IEC 60502 DIN VDE 273-603 |
استاندارد کابل های توزیع با ولتاژ اسمی۰ /۶/ U0/U1 | HD 62D8 DIN VDE 0276-620 |
استاندارد کابل های توزیع با ولتاژ اسمی (۷/۲) U0/U3/6/6 تا ۲۰/۸/۳۶ کیلوولت | EN 608119 IEC 60811 DIN VDE 0473 |
استاندارد کابل های توزیع با ولتاژ نامی۰ /۶/ U0/U1 | HD 6037 IEC 60502 DIN VDE 273-603 |
استاندارد کابل های توزیع با ولتاژ نامی KV (7/2) U0/U 3/6/6 تا KV 20/8/36 | HD 62D8 DIN VDE 0276-620 |
استانداردهای مربوط به مواد عایق و غلاف کابلهای الکتریکی | EN 60811 IEC 60811 DIN VDE 0473 |

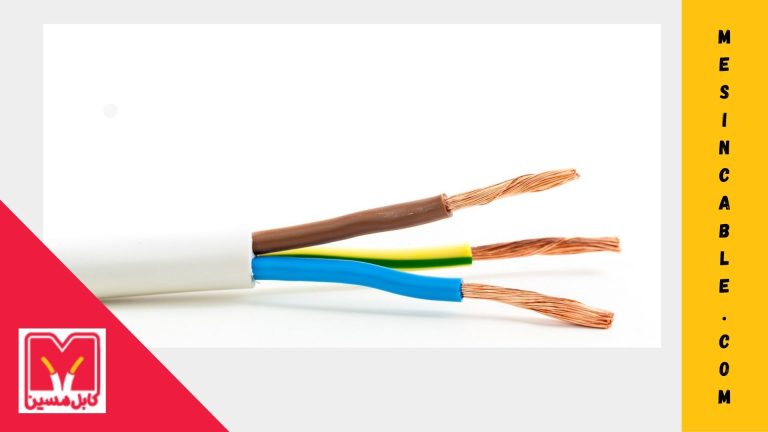

![استاندارد سیم و کابل - استاندارد کابل - کابل مسین](https://mesincable.com/wp-content/uploads/استاندارد-سیم-و-کابل-استاندارد-کابل-کابل-مسین-2-768x432.jpg)
آشنایی با حروف اختصاری استاندارد انواع سیم و کابل
حروف اختصاری در صنعت سیم و کابل حتی ممکن است برای با تجربه ترین افراد در این صنعت نیز آزار دهنده و چالش برانگیز باشد. در اینجا قصد داریم شما را با برخی از مهمترین حروف اختصاری در این صنعت آشنا کنیم:
حروف اختصاری | تعریف |
NYA | سیم تک لا با روکش پلاستیک برای سیم کشی ساختمان |
NYAF | سیم افشان با روکش پلاستیک برای سیم کشی ساختمان |
NSYA | سیم مخصوص با روکش پلاستیک برای سیم کشی ساختمان |
NYM | سیم مقاوم در مقابل رطوبت |
NYZ | سیم با روکش پلاستیک مخصوص برای روشنایی و لوازم خانگی |
NYFA | سیم مناسب برای کاربردهایی نظیر لوستر و چراغها (سیم روشنایی) |
NYFAZ | سیم دو رشتهای مناسب برای کاربردهایی نظیر روشنایی (دولا) |
Y | سیم مکالمه و خبری |
T | سیم کواکسیال |
حال که با حروف اختصاری استاندارد انواع سیم و کابل آشنا شدیم، بهتر است به بررسی کاملتر مشخصات هر یک از آنها بپردازیم:
مشخصات سیم NYA
سطح مقطع (میلی متر مربع) | قطر مس هادی (میلی متر) | ضخامت عایق (میلی متر) | قطر خارجی سیم (میلی متر) | جرم خالص (کیلوگرم / کیلومتر) |
۰.۷۵ میلی متر مربع | ۰.۹۸*۱ | ۰.۶ | ۲/۲ | ۹ |
۱ میلی متر مربع | ۱.۱۳*۱ | ۰.۶ | ۳/۲ | ۱۴ |
۱.۵ میلی متر مربع | ۱.۳۸*۱ | ۰.۶ | ۶/۲ | ۱۹ |
۲.۵ میلی متر مربع | ۱.۷۸*۱ | ۰.۷ | ۲/۳ | ۳۱ |
۴ میلی متر مربع | ۲.۲۵*۱ | ۰.۸ | ۹/۳ | ۴۸ |
۶ میلی متر مربع | ۲.۷۶*۱ | ۰.۸ | ۴/۴ | ۶۸ |
۱۰ میلی متر مربع | ۳.۵۵*۱ | ۱.۰ | ۶/۵ | ۱۱۰ |
مشخصات سیم NYAF
سطح مقطع (میلی متر مربع) | قطر مس هادی (میلی متر) | ضخامت عایق (میلی متر) | قطر خارجی سیم (میلی متر) | جرم خالص (کیلوگرم / کیلومتر) |
۰.۷۵ میلی متر مربع | ۰.۲*۲۴ | ۰.۶ | ۴/۲ | ۱۲ |
۱ میلی متر مربع | ۰.۲*۳۲ | ۰.۶ | ۵/۲ | ۱۵ |
۱.۵ میلی متر مربع | ۰.۲۵*۳۰ | ۰.۶ | ۸/۲ | ۲۰ |
۲.۵ میلی متر مربع | ۰.۲۵*۵۰ | ۰.۷ | ۶/۳ | ۳۲ |
۴ میلی متر مربع | ۰.۳*۵۶ | ۰.۸ | ۳/۴ | ۴۹ |
۶ میلی متر مربع | ۰.۵*۸۴ | ۰.۸ | ۷/۵ | ۷۵ |
۱۰ میلی متر مربع | ۰.۴*۸۰ | ۱.۰ | ۴/۷ | ۱۲۰ |
مشخصات سیم NYM
سطح مقطع (میلی متر مربع ) | قطر مس هادی (میلی متر) | ضخامت عایق (میلی متر) | قطر خارجی سیم (میلی متر) | جرم خالص (کیلوگرم / کیلومتر) |
۱.۵*۱ میلی متر مربع | ۱.۳۸*۱ | ۰.۷ | ۲/۶ | ۴۵ |
۲.۵*۱ میلی متر مربع | ۱.۷۸*۱ | ۰.۸ | ۸/۶ | ۶۰ |
۴*۱ میلی متر مربع | ۲.۲۵*۱ | ۰.۸ | ۶/۷ | ۸۰ |
۶*۲ میلی متر مربع | ۲.۷۶*۱ | ۰.۸ | ۲/۸ | ۱۰۰ |
۱.۵*۲ میلی متر مربع | ۱.۳۸*۱ | ۰.۸ | ۸/۸ | ۱۲۴ |
۲.۵*۲ میلی متر مربع | ۱.۷۸*۱ | ۰.۸ | ۰/۱۰ | ۱۶۹ |
۴*۲ میلی متر مربع | ۲.۲۵*۱ | ۰.۸ | ۵/۱۲ | ۲۲۰ |
۶*۲ میلی متر مربع | ۲.۷۶*۱ | ۰.۸ | ۵/۱۳ | ۲۸۰ |
۱۰*۲ میلی متر مربع | ۵۵/۳*۱ | ۱ | ۰/۱۷ | ۴۶۰ |
۵/۱*۳ میلی متر مربع | ۳۸/۱*۱ | ۰.۷ | ۹/۲ | ۱۴۳ |
۵/۲*۳ میلی متر مربع | ۷۸/۱*۱ | ۰.۸ | ۵/۱۰ | ۱۹۹ |
۴*۳ میلی متر مربع | ۲۵/۲*۱ | ۰.۸ | ۰/۱۳ | ۲۶۰ |
۶*۳ میلی متر مربع | ۷۶/۱*۱ | ۰.۸ | ۱۵ | ۳۶۰ |
۱۰*۳ میلی متر مربع | ۵۵/۳*۱ | ۱ | ۱۸ | ۵۷۰ |
۵/۱*۴ میلی متر مربع | ۳۸*۱*۱ | ۰.۷ | ۸/۹ | ۱۷۰ |
۵/۲*۴ میلی متر مربع | ۷۸/۱*۱ | ۰.۸ | ۳/۱۱ | ۲۴۰ |
۴*۴ میلی متر مربع | ۲۵/۲*۱ | ۰.۸ | ۴/۱۳ | ۳۵۰ |
۶*۴ میلی متر مربع | ۷۶/۲*۱ | ۰.۸ | ۱۵۰ | ۴۵۰ |
۱۰*۴ میلی متر مربع | ۵۵/۳*۱ | ۱ | ۱۸ | ۷۰۰ |
مشخصات سیم NYFA
سطح مقطع (میلی متر مربع ) | قطر مس هادی (میلی متر) | ضخامت عایق (میلی متر) | قطر خارجی سیم (میلی متر) | جرم خالص (کیلوگرم / کیلومتر) |
۷۵/۰*۱ میلی متر مربع | ۹۸/۰*۱ | ۰.۶ | ۲/۲ | ۱۱ |
۷۵/۰*۱ میلی متر مربع | ۲۰/۰*۲۴ | ۰.۶ | ۴/۲ | ۱۱ |
مشخصات سیم NYFAZ
سطح مقطع (میلی متر مربع ) | قطر مس هادی (میلی متر) | ضخامت عایق (میلی متر) | قطر خارجی سیم (میلی متر) | جرم خالص (کیلوگرم / کیلومتر) |
۷۵/۰*۲ میلی متر مربع | ۲۰/۰*۲۴ | ۰.۶ | ۵/۵*۶/۲ | ۲۵ |
۷۵/۰*۲ میلی متر مربع | ۲۰/۰*۲۴ | ۰.۶ | ۵/۷*۶/۲ | ۳۸ |
مشخصات سیم Y
سطح مقطع (میلی متر مربع ) | ضخامت عایق (میلی متر) | قطر خارجی (میلی متر) | جرم خالص (کیلوگرم / کیلومتر) |
۶/۰*۱ میلی متر مربع | ۰.۴ | ۴/۱ | ۵/۴ |
۶/۰*۲ میلی متر مربع | ۰.۴ | ۴/۱ | ۳/۹ |
۶/۰*۳ میلی متر مربع | ۰.۴ | ۴/۱ | ۰/۱۴ |
۶/۰*۴ میلی متر مربع | ۰.۲ | ۴/۱ | ۵/۱۸ |
برخی از حروف رایج برای انواع سیم عبارت است از THHN، XHHW، TFNN و… .
حروف اختصاری | تعریف | ویژگیها |
TFFN | سیم ثابت ترموپلاستیک | مناسب برای لوازم خانگی، مدارهای کنترل و… انعطاف پذیر تحمل دما در محیطهای خشک تا ۹۰ درجه سانتیگراد و در شرایط مرطوب تا ۶۰ درجه سانتیگراد |
THHN | سیم مقاوم در برابر حرارت بالا | مناسب برای محیطهای تجاری و صنعتی دارای رسانایی فوق العاده تحمل دما تا ۹۰ درجه سانتیگراد را برای مدت زمان طولانی |
THWN | سیم مقاوم در برابر حرارت و آب | مناسب برای محیطهای تجاری و صنعتی ۶۰۰ ولت بسیار بادوام مقاوم در برابر آب و روغن قابل استفاده در در محیطهای مرطوب برای مدت طولانی بدون از دست دادن و یا کاهش عملکرد تحمل دما تا ۹۰ درجه سانتیگراد |
برخی از حروف اختصاری مورد نیاز برای درک عملکرد انواع سیم و کابل عبارت است از:
حروف اختصاری | تعریف |
T | عایق ترموپلاستیک |
FF | ثابت انعطاف پذیر |
H | مقاومت در برابر حرارت |
HH | مقاومت در برابر حرارت بالا (تا ۱۹۴ درجه سانتیگراد) |
W | مناسب برای محیطهای مرطوب |
N | پوشش نایلونی، مقاوم در برابر آسیب نفت یا گاز |
X | پلیمر مصنوعی، مقاوم در برابر شعله |
خرید انواع سیم و کابل استاندارد از کابل مسین
در این مقاله از وبلاگ کابل مسین به بررسی استاندارد سیم و کابل، ویژگیهای کابل استاندارد، تاییده های لازم برای اخذ استاندارد سیم و کابل و… پرداختیم. شما میتوانید برای خرید انواع سیم و کابل استاندارد و باکیفیت، استعلام قیمت و… با متخصصین ما در کابل مسین در ارتباط باشید. هدف ما ارائه باکیفیتترین محصولات، بهترین خدمات با نازلترین قیمتها و در نهایت جلب رضایت شما عزیران میباشد.
شما میتوانید انواع کابل برق و سیم برق مطابق نیاز پروژهتان نظیر کابل افشان، کابل خود نگهدار، سیم مفتول، کابل مفتول و… را از شرکت کابل مسین بخواهید.
شرکت کابل مسین (سهامی خاص) با بکار گیری تجربه علمی و عملی بیش از ربع قرن در صنعت کابل سازی فعالیت داشته و یکی از وارد کنندگان و توزیع کنندگان مطرح مس و آلومینیوم در کشور عزیزمان ایران می باشد. شرکت کابل مسین دارای دفتر مرکزی در تهران، شعبه مرکزی فروشگاه در لاله زار جنوبی و کارخانه در محمد شهر کرج میباشد که از نظر بعد مسافت یکی از نزدیکترین تولید کنندگان سیم و کابل به تهران می باشد. شرکت کابل مسین تولیدات خود را بر پایه ی تامین نیاز داخلی و خارجی انواع سیم و کابلهای برق، کابلهای جوش، کابل مسلح، نوار مسی، ابزار دقیق، کابلهای کنستانتریک، کابلهای ضدحریق و کم دود و… قرار داده است.
شما میتوانید برای کسب اطلاعات بیشتر و مشاوره تخصصی پیش از خرید از طریق شماره تلفنهای
- ۰۲۱۲۲۲۲۸۱۸۶ (دفتر مرکزی)،
- ۰۲۶۳۶۳۰۴۲۶۶ (فروش درب کارخانه)
- ۰۲۱۳۳۹۷۴۴۰۹ (شعبه مرکزی فروش)
با کارشناسان و متخصصان کابل مسین در تماس باشید.
![حروف اختصاری در استاندارد ملی و بین المللی - کابل مسین](https://mesincable.com/wp-content/uploads/حروف-اختصاری-در-استاندارد-ملی-و-بین-المللی-کابل-مسین.jpg)

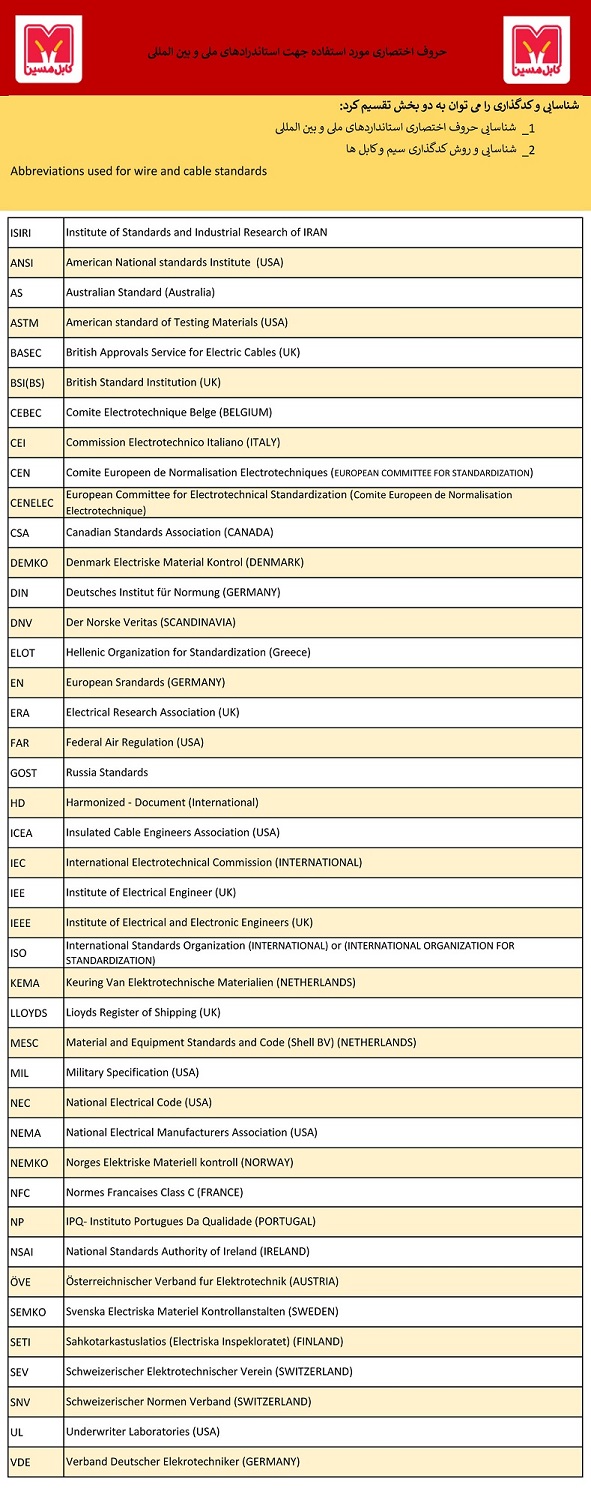

جدول حروف اختصاری مورد استفاده جهت استانداردهای ملی و بین المللی

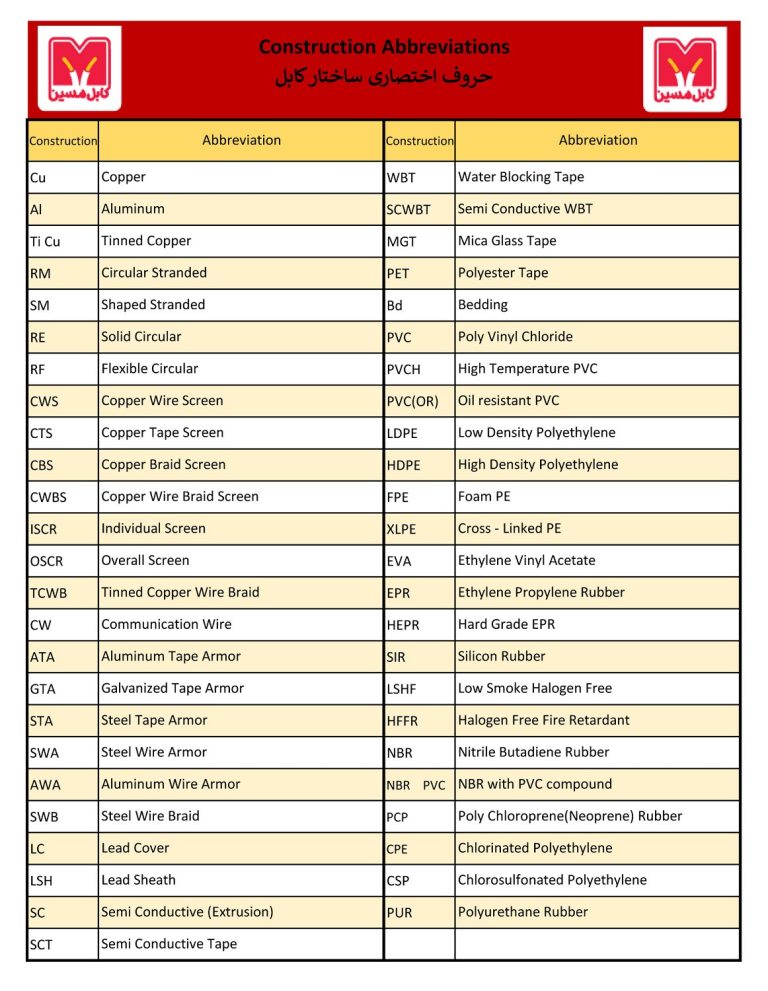

![حروف اختصاری ساختار کابل - کابل مسین](https://mesincable.com/wp-content/uploads/حروف-اختصاری-ساختار-کابل-کابل-مسین-768x991.jpg)
حروف اختصاری ساختار کابل

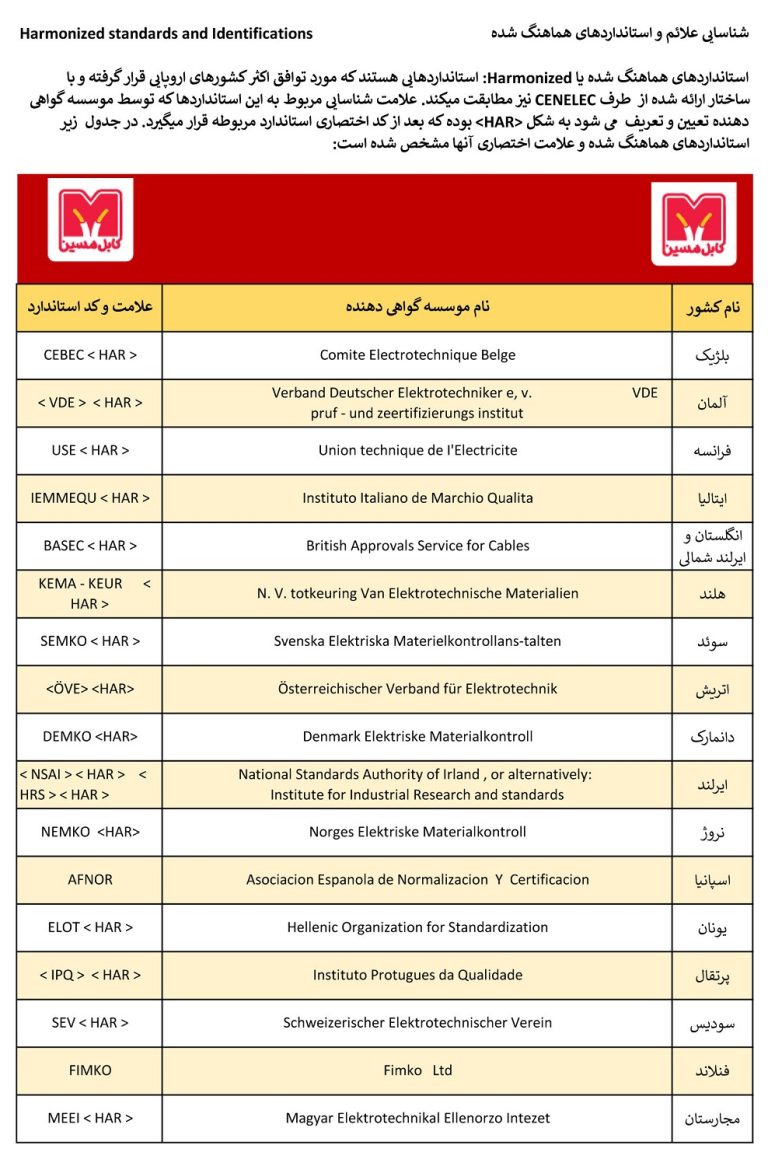

![شناسایی علائم و استانداردهای هماهنگ شده - کابل مسین](https://mesincable.com/wp-content/uploads/شناسایی-علائم-و-استانداردهای-هماهنگ-شده-کابل-مسین-768x1166.jpg)
شناسایی علائم و استانداردهای هماهنگ شده

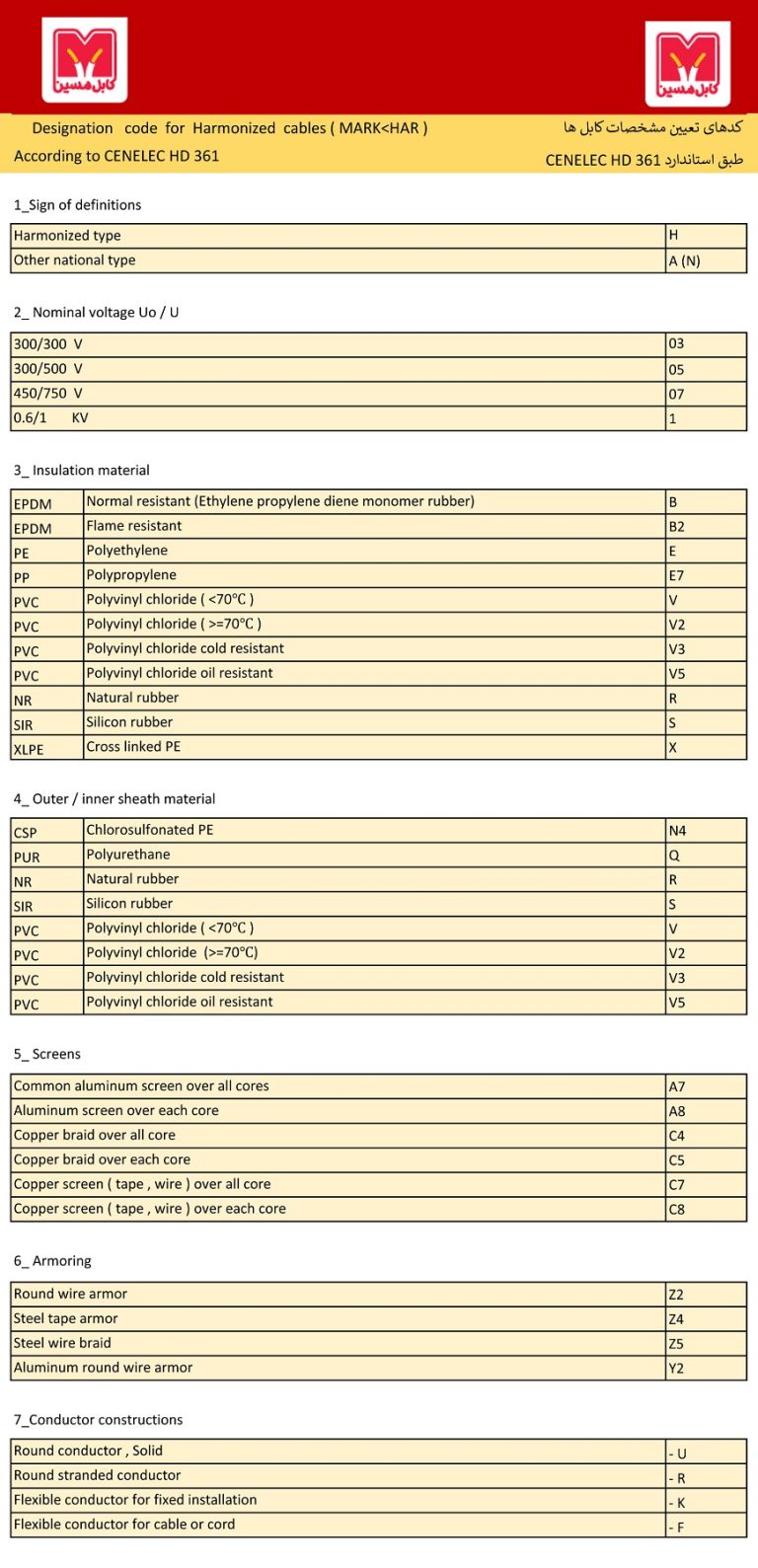

![کدهای تعین مشخصات کابل ها طبق استاندارد cenelec - کابل مسین](https://mesincable.com/wp-content/uploads/کدهای-تعین-مشخصات-کابل-ها-طبق-استاندارد-cenelec-کابل-مسین-768x1589.jpg)
کدهای تعیین مشخصات کابلها طبق استاندارد CENELEC HD 361

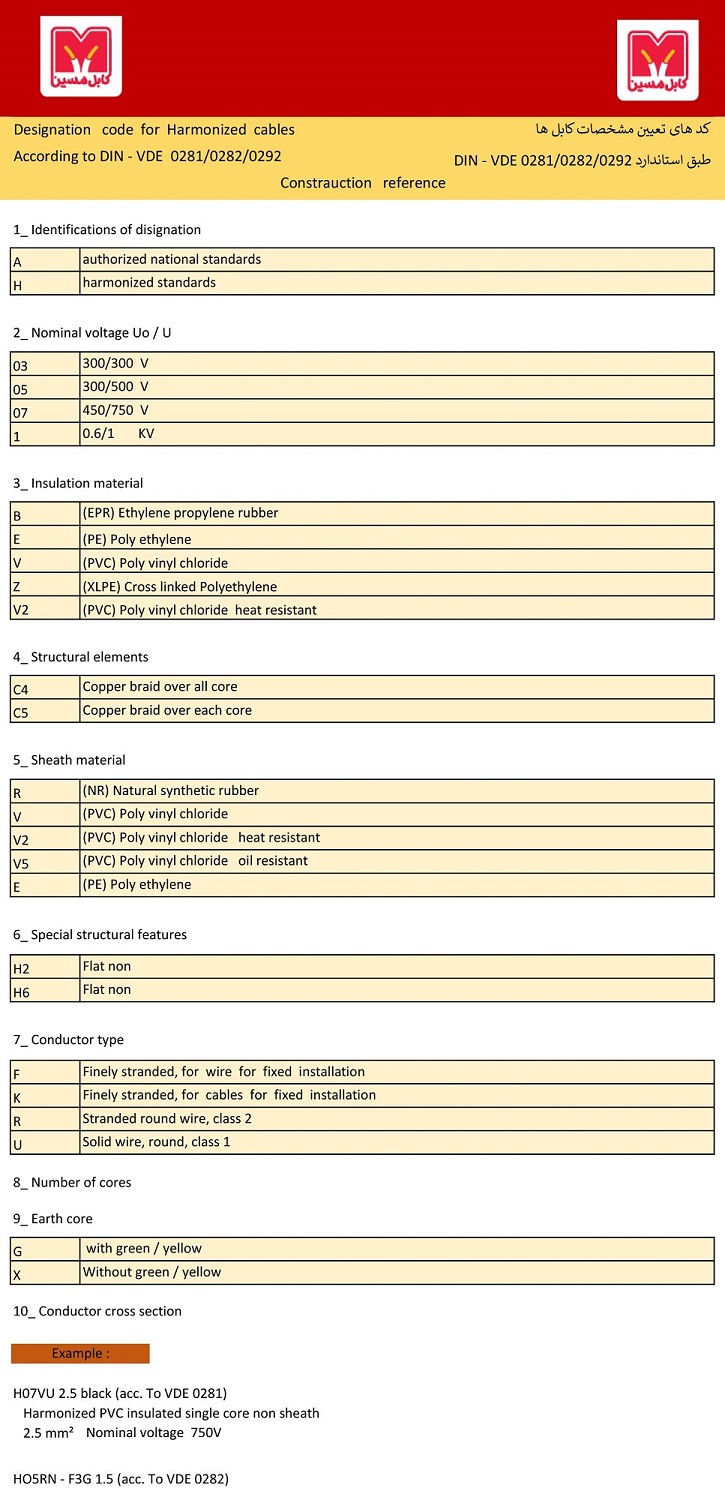

![کدهای تعیین مشخصات کابل طبق استاندارد DIN - کابل مسین](https://mesincable.com/wp-content/uploads/کدهای-تعیین-مشخصات-کابل-طبق-استاندارد-DIN-کابل-مسین.jpg)
کدهای تعیین مشخصات کابلها طبق استاندارد DIN - VDE 0281/0282/0292

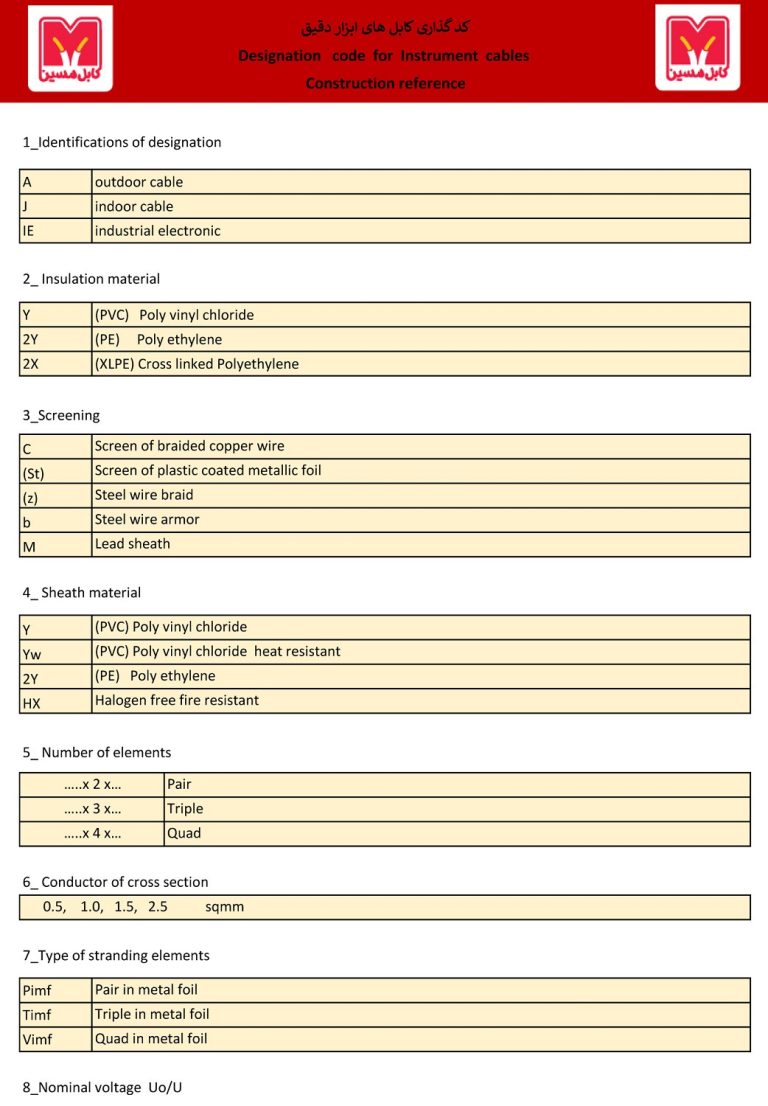

![کدگذاری کابل های ابزار دقیق - کابل مسین](https://mesincable.com/wp-content/uploads/کدگذاری-کابل-های-ابزار-دقیق-کابل-مسین-768x1106.jpg)
کدگذاری کابل های ابزار دقیق

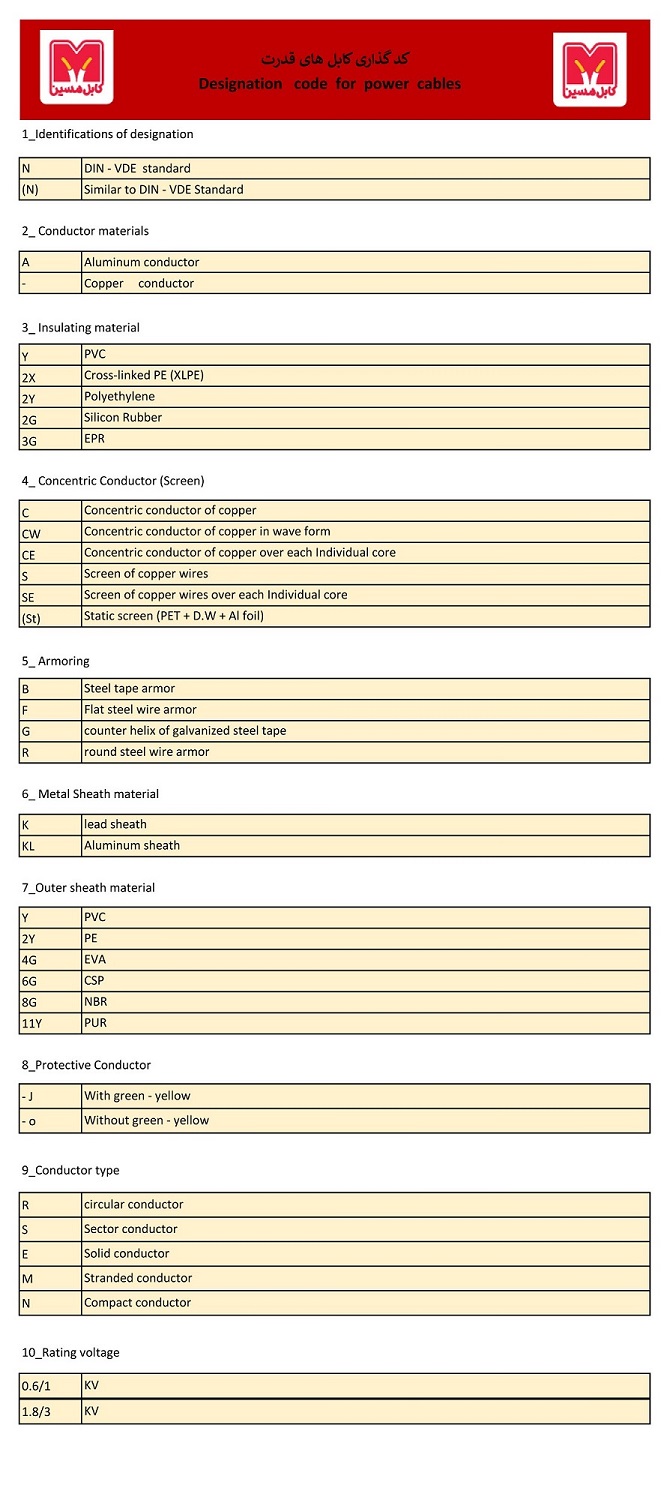

![کدگذاری کابل های قدرت - کابل مسین](https://mesincable.com/wp-content/uploads/کدگذاری-کابل-های-قدرت-کابل-مسین.jpg)
سوالات متداول استاندارد سیم و کابل
استاندارد کابل یا کابل استاندارد چه ویژگی هایی دارد؟
هنگام خرید سیم و کابل استاندارد باید به هادی، عایق، شیلد و نوع زره و یا آرمو سیم و کابل توجه داشته باشید. برای مثال اگر عایق کابل از استاندارد و کیفیت مناسبی برخوردار نباشد، ممکن است در حین استفاده بیش از حد داغ شده و خطر آفرین باشد. همچنین بهتر است برای کاهش ریسک خرید از فروشگاههای معتبر (حضوری و یا آنلاین) خرید کنید.
هر کدام از حروف اختصاری مربوط به عایق سیم و کابل چه معنی دارد؟
Y= عایقی از جنس PVC
۲Y= عایقی از جنس پلی اتیلن
۲X= عایقی از جنس XLPE و یا پلی اتیلن کراسلینک
